Fisher-P-ED

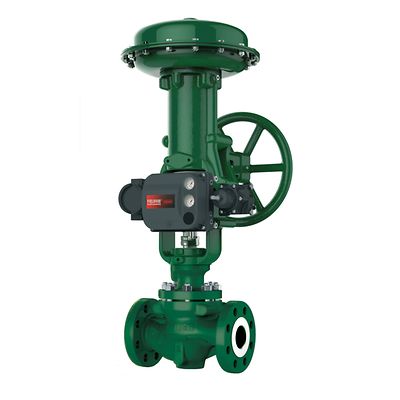

Fisher; easy-e; ED コントロールバルブ

製品概要

Fisher™ easy-e ED コントロールバルブの本体には、グローブ型とアングル型があります。この単一ポートのコントロールバルブは、バランス弁体設計で、ケージガイド、金属-金属の弁座があり、広範囲のプロセス圧力低下およびプロセス温度においてあらゆる一般な用途で利用できます。

証明書
SIL 対応、一時的放出、NACE
クリティカルサービス
騒音低減、キャビテーション、蒸気状態、浸食、低流量、腐食、一般サービス、ガス放出、フラッシング
流量特性
等比率、線形、特殊特性、クイックオープン
材料
炭素鋼、ステンレス、合金
動作温度
高温
圧力クラス
PN、ASME
プロセス接続タイプ
フランジ式、突合せ溶接式、RTJ、ねじ式、ソケット溶接
シャットオフクラス
クラス II (FCI 70-2)、クラス III (FCI 70-2)、クラス IV (FCI 70-2)、クラス V (FCI 70-2)
バルブサイズ
NPS 1~NPS 30
バルブサイズ規格
NPS、DN
その他の構成
本製品の仕様やオプションの詳細については、お近くのエマソンの営業所または販売代理店までお問い合わせください。

機能

  • 性能が向上したステムシールが提供され、プロセス流体の損失防止に役立つ ENVIRO-SEAL™ パッキンシステムが使用できます。これらのパッキングシステムは、パッキングメンテナンス減らすことができるライブローディング使用した PTFE またはグラファイト ULF パッキングを特徴としています。
  • 頑丈なケージガイドにより、弁体の高い安定性が得られることから、振動と機械的騒音が低下します。
  • ED、EAD および EDR バルブの合理化されたフロー通路により、優れたキャパシティおよびフローを提供します。
  • 硬化ステンレス鋼製トリムの向上した耐摩耗性は、これまで以上に長い使用期間を実現します。
  • 復数のグラファイト・ピストン・リングの使用で、593°C (1100°F) までのクラス IV シャットオフを達成しています。C シールトリムの使用により、593°C (1100°F) までのクラス V シャットオフを達成しています。
  • バルブは、EN/DIN 規格で指定された寸法でご利用いただけます。
  • 特に記載がない限り、NACE MR0175-2002 に準拠します。オプションの材料を使用することにより、NACE MR0103 および NACE MR0175 / ISO 15156 を満たします。
