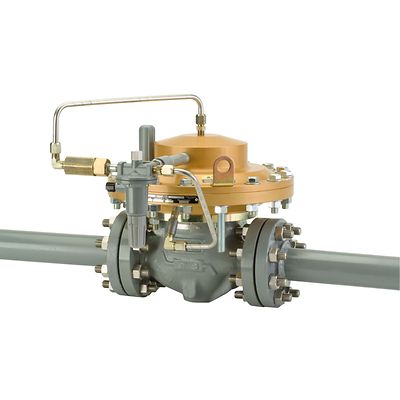

Fisher™ EZL シリーズ減圧レギュレータ（低差圧用途向け）

お問い合わせ
注文状態の確認
図面を見る
動画を見る

製品概要

EZL シリーズのレギュレータは、正確性が高いパイロット操作型の圧力バランス型ソフト・シート・レギュレータです。 これらのレギュレータは、地区の調整ステーションや商用・工業メータ設定などの天然ガス分配用途向けです。 低差圧のスムーズで信頼性の高い操作が可能で、タイトシャットオフと長寿命を実現します。

EZL CAD 図面と型式：ここをクリック
EZLOSX CAD 図面と型式： ここをクリック

機能

  • 低差圧用途—0.2 bar d（2.9 psid）の低差圧において精密制御が可能
  • バブル・タイト・シャットオフ—ナイフエッジの金属プラグとソフトシートは、デッドエンドシステムなどの確実なシャットオフが必要な用途でのバブル・タイト・シャットオフを提供します。
  • 大気ブリードは絶対にありません—下流のシステムに 100 ％ のガスをブリードするパイロット操作の制御システムを使用して、厄介で無駄の多いブリードガスを大気に排除します。
  • 容易なインライン保守—トップエントリ設計なのでメンテナンスが簡単です。 パイプラインから本体を取り外さずに、トリム部品を点検、清掃、交換できます。
  • 精密圧力制御—負荷変動や入口圧力変動にかかわらず、安定性と正確性のある下流圧力制御が可能です。
  • 走行インジケータ—シンプルな稼働時点検とシステムのトラブルシューティング
  • フル・プレッシャー・レーティング—20 bar（290 psig）の出入口等圧定格。これにより、簡単な選択が可能で、特別な起動やシャットダウン手順が不要になります。
  • 一体型のスラムシャット構造—Type EZLOSX は、超過圧力または低圧力状態になるとガスサービスを停止します。

仕様

利用可能な構成
Type EZL：17 mbar～20.7 bar（7 in w.c.～300 psig）の制御範囲
Type EZLOSX：統合型 Type OS2 スラムシャット機器を搭載した Type EZL
本体サイズおよびエンドコネクションの種類
本体サイズ：NPS 2、3、または 4 / DN 50、80、または 100
メインバルブ本体材質：WCC または鋳鉄
エンドコネクションの種類：NPT、SWE、BWE、CL150 RF、CL250 RF、CL300 RF、CL600 RF、または CL125 FF
最大許容圧力
入口圧力：20.0 bar（290 psig）
出口（ケーシング）圧力：20.0 bar（290 psig）
緊急ケーシング圧力：20.0 bar（290 psig）
操作差圧：20.0 bar d（290 psid）
出口圧力範囲
0.02～24.1 bar（0.25～350 psig）
温度性能
-29～82 °C（-20～180 °F）
