  • Fisher™ Type EZR 逃し弁または背圧レギュレータ
Fisher-P-EZR Relief

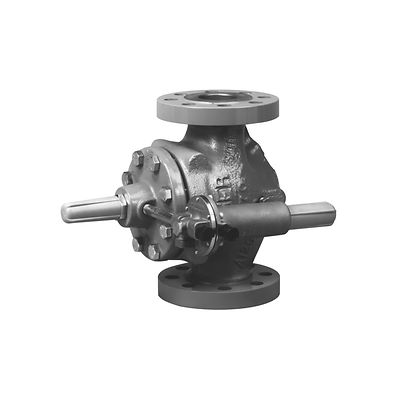

Fisher™ Type EZR 逃し弁または背圧レギュレータ

お問い合わせ
注文状態の確認
図面を見る
動画を見る

製品概要

Fisher Type EZR パイロット操作型の圧力逃し弁または背圧レギュレータは、超過圧力保護用の逃し弁として、主にシティゲートや地区のステーションで使用されます。あるいは、商業用途や工業用途で背圧レギュレータとして使用されます。 本機では、汚染処理においてもスムーズで静かな操作が可能で、タイトシャットオフと長寿命を実現します。

EZR CAD 図面と型式：ここをクリック
EZROSX CAD 図面と型式： ここをクリック

機能

  • 静かな操作—標準のケージは、クラス最高の雑音低減を実現し、構成要素に柔軟性のある同等のレギュレータよりも、EZR シリーズの騒音が 6～8 dBa 軽減されます。
  • 高キャパシティ—EZR シリーズの流路は、最も静かな操作に加えてクラス最高のキャパシティを達成します。 Fisher™ 製品は、研究室で試験済みなので、公表されている流量キャパシティの 100 % を確実に使用できます。
  • 長寿命—現場実証済みのダイアフラム設計には、積層布、高めのビードエッジ、鋳込み形状を組み入れ、強度、耐久性とサービス寿命を向上
  • 堆積物保護—ステンレス鋼製の入口ストレーナが大きな粒子によるダイアフラムの破損を防ぐ一方で、EZR シリーズケージの革新的な流路が、堆積物による破損を最低限に抑えます。
  • タイトシャットオフ—金属製のプラグは粒子や堆積物をそらすように設計され、優れたシャットオフを実現し、さらに保守間隔を長くします。
  • 走行インジケータ—シンプルな稼働時点検とシステムのトラブルシューティング
  • 多様性—逃しパイロットシステムから減圧パイロットシステムへの変更により、Type EZR 逃し弁または背圧レギュレータは簡単に減圧レギュレータになります。

仕様

本体サイズおよびエンドコネクションの種類
本体サイズ：NPS 1、2、3、4、6、8 / DN 25、50、80、100、150、200
エンドコネクション：CL150 RF、CL300 RF、CL600 RF、NPT、CL125 FF、CL250 RF、SWE、および BWE
最小逃し設定圧力
1.4 bar（20 psig）
最大逃し（入口）圧力
72.4 bar（1,050 psig）
温度性能
17E68 ニトリル（NBR）：-29～66 °C（-20～150 °F）
17E97 ニトリル（NBR）：-18～66 °C（0～150 °F）
17E88 フルオロカーボン（FKM）：-18～127 °C（0～260 °F）

文書と図面
