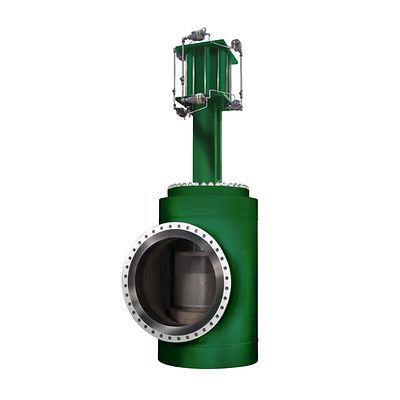

Fisher-P-FB

Fisher™ FB製造アングルバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher FB製造アングルバルブは、最大限の騒音減衰能力と大容量を必要とする特殊な用途に圧縮可能な流体と共に使用されています。 典型的な用途には、主蒸気低減バルブおよび圧縮機バイパスバルブが含まれます。 FBバルブは、石油化学およびガス処理プラントにおける酸性ガス用途にも一般的に使用されています。

仕様

証明書
CUTR、PED、CRN、一時的放出、NACE
クリティカルサービス
騒音軽減、蒸気調整、ガス放出
流量特性
リニア
材質
炭素鋼、ステンレス、デュプレックス、合金、鋳鉄
動作温度
標準温度、高温
動力源
ASME
圧力クラス
ASME
プロセス接続タイプ
フランジ、突合せ溶接、RTJ
シート/シールタイプ
8 x 12, 10 x 16, 12 x 16, 12 x 18, 12 x 20, 16 x 24, 20 x 30, 24 x 36, 30 x 36, 36 x 42, 42 x 48
シャットオフクラス
クラス II (FCI 70-2)、クラス III (FCI 70-2)、クラス IV (FCI 70-2)、クラス V (FCI 70-2)
バルブサイズ
NPS 8、NPS 10、NPS 12、NPS 14、NPS 16、NPS 18、NPS 20、NPS 24、NPS 30、NPS 36
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのEmersonビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • FBDまたはFBTバルブに使用されるWhisper Trim™IIIまたはWhisperFlo™ケージは、高流量および大きな圧力低下によって発生する騒音を低減できます。
  • 拡張された出口設計で出口流速を減少させることにより、バルブ騒音の再生成が大幅に低減されます。
  • ケージアセンブリなどの長い部品の熱膨張および収縮によって生じるガスケットの問題を解消します。
  • ENVIRO-SEAL™またはHIGH-SEALパッキングシステムオプションが利用できます。 これらのパッキングシステムは、優れたシーリング、ガイド、およびローディング力伝達を提供します。
  • PEEK防止押出リングを備えたスプリング式シールリングは、316°C（600°F）までのクラスVシャットオフ用のFBTバルブに対して利用できます。 ボアシールは、316°C（600°F）を超えるクラスVシャットオフ用のFBDバルブに対して利用できます。
