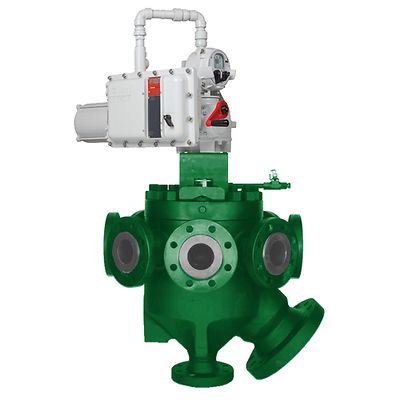

Fisher™ マルチポートバルブ組品

製品概要

Fisher マルチポートバルブとアクチュエータの組合せは、単一のフローラインからテストアウトレットまたはサンプリングデバイスへの流体の転換を可能にします。1つのマルチポートフローセレクタで、同時に最大8本のフローラインをマニホールドできます。アクチュエータは、マルチポートフローセレクタの動作を制御および監視するために特別に設計された電子システムです。統合化された坑井試験に最適です。

仕様

電源: AC、DC、マニュアル、VAC、VDC

製品の種類: 電気式アクチュエータ

アクチュエーション: マルチターン、ロータリー、手動、電動

証明書: ATEX, CSA, FM, IECEx, NEMA

コントロールタイプ: 位置調整

バルブタイプ: グローブ

区域分類: クラス I、ディビジョン1、グループ C、D、爆発校正、IP66、NEMA 4X、IP66、ATEX、Ex d IIB、IECEx、Ex d IIB T4 Gb

動作温度: 標準温度

用途: 優れた統合テスト、本番テストの実行

その他の構成: 本製品の仕様やオプションの詳細については、お近くのエマソンの営業所または販売代理店までお問い合わせください。

機能

マルチポートアクチュエータには専用のソリッドステートモータースターターが含まれ、制御ソフトウェアは正確な流れの位置決めを提供します。
リモートディスプレイモジュール（RDM）オプションが利用可能です。RDMはLDMと同じ情報を表示し、同じ制御を実行し、LDMとRDMの両方でセレクタスイッチの位置を検出できる特許取得済みの複合スイッチロジックを提供します。
一体型のトラベル表示により、マニホールド内の各インレットポートへのプラグのアライメントをすばやく確認することができます。
ワンピースアングルプラグはボンネットからテストアウトレットまでボディの中心にあり、全360度の移動にわたってスムーズな操作を提供します。ボンネットはプラグを垂直に保ち、ボディ内で回転するようにバランスが取られています。
悪条件に対応するためのさまざまな材質の現場調整可能なシール/シート。このようにして、アクチュエータを取り外すことなく現場でシール調整を行えます。
高差圧シールアセンブリにより、しっかりと遮断できます。この動的シールは、大量生産からテストポートへの漏れや汚染を防ぎます。
回転シールのエッジ部は、マニホールド内部のシール面に拭き取り作用を与えるスクレーパーシートを含みます。これにより、プロセスの破片が取り除かれ、シートが各吸気口の周囲を確実に密閉できるようになります。
