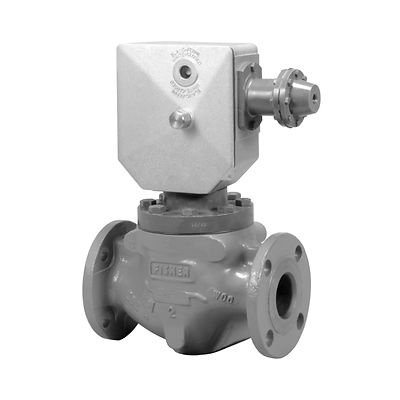

Fisher™ OSE タイプのスラムシャットバルブ

お問い合わせ
動画を見る
図面を見る
アニメーションを見る

製品概要

タイプ OSE スラムシャットバルブは、過圧または圧不足イベントの発生中にガスの流れを迅速に切断するために使用されます。このバルブは、ポジティブシャットオフ保護、厳密な精度、高速応答、高衝撃/振動耐性を必要とするガス用途に最適です。トップエントリ設計により、インライン保守が簡単になり、時間の節約になり、人的な要件が節減されます。

CAD 図面とモデル: ここをクリック

機能

  • 過圧保護および不足圧保護
  • 高衝撃および振動耐性 - タイプ OSE には、振動または入口圧力の変動（他のシャットオフバルブで通常みられる）によって生じるトリッピングの不具合を大幅に低減する 2 段階式のトリップ機構が組み込まれています。
  • 高精度 - 入口圧力、流量、スラムシャットバルブのサイズに関係なく、最高 ±1% の精度を維持します。
  • 簡単なインラインメンテナンス - トップエントリの設計がメンテナンスの時間と労力の要件を軽減し、本体をラインから取り外すことなく部品の検査および交換を行うことができます。
  • 水密性 - タイプ OSE は 3.0 m / 10 ft までの水密性を備えています。
  • ポジティブシャットオフ - 閉じた後スラムシャットバルブは、システムがシャットダウンされ、バルブが手動でリセットされるまで、閉じたままになります。バルブプラグシールの O リングによってタイトシャットオフが実現されます。
  • リモートアラーム機能 - タイプ OSE スラムシャットバルブが始動したときを検出するリミットスイッチが使用できます。

仕様

本体サイズおよび端部接続の種類
WCC スチール: 1と 2 NPT; NPS 1、2、3、4および 6/DN 25、50、80、100、および 150; CL150 RF、CL300 RF、CL600 RF
LCC 鋼: NPS 8 と 10/DN 200 および 250; CL150 RF、CL300 RF、CL600 RF
鋳造アイロン: 1と 2 NPT; NPS 1、2、3、4および 6/DN 25、50、80、100、および 150; CL125 FF
圧力定格
最大入口圧力: 101 bar / 1470 psig または最大本体定格
z最大設定圧力: 101 bar / 1470 psig または最大本体定格
最小設定圧力: 10 mbar / 4.02 インチ w.c.
最大シャットオフ差圧 100 bar / 1450 psig
最大シャットオフ圧力ディファレンシャル 100 bar/1450 psig
圧測定用の検知機器仕様
スプリング範囲: 10 mbar ～ 72.9 bar / 4.02 インチ w.c. から 1058 psig
最大検知入力圧力: 72.9 bar / 1058 psig
設定値の許容範囲: 0.004 bar / 0.058 psig ～ 12.0 bar / 174 psig
過圧と不足圧間の最大差圧: 33.0 bar / 479 psig
温度性能
-30 ° 82 ° C/-22 ° ~ 180 ° F
圧力検知接続
1/4 NPT
オプション
防爆スイッチ
非防爆リミットスイッチ
ソレノイド
追加圧力検知用の追加圧力測定機器
Hydrogen Configurations
The OSE was validated for hydrogen service through extensive high-pressurehydrogen testing to analyze shutoff performance and material compatibility. For additional detailsregarding the evaluation and testing, please refer to “Blending Hydrogen with Natural Gas : Technical Factors to Consider”.
