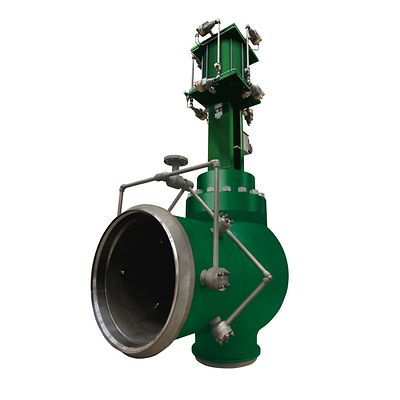

Fisher-P-TBX

Fisher™ TBX 蒸気調整バルブ

営業担当へのお問い合わせ

製品概要

Fisher TBX バルブは、蒸気圧と温度の両方を低減し、発電所の日次サイクルができるようにします。 これに加え、これらのバルブは蒸気タービントリップの間の過剰な圧力、温度、エンタルピーの除外から再加熱装置管、コンデンサ、配管を保護します。

仕様

証明書
PED、CRN
クリティカルサービス
騒音軽減、蒸気調整
流量特性
リニア
材質
SA105, F22, F91
動作温度
高温
圧力クラス
ASME
プロセス接続タイプ
フランジ、突合せ溶接、RTJ
シャットオフクラス
クラスIV（FCI 70-2）、クラスV（FCI 70-2）
バルブサイズ
NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 14、NPS 16、NPS 18、NPS 20、NPS 22、NPS 24、NPS 26、NPS 28、NPS 30、NPS 32、NPS 34、NPS 36、NPS 38、NPS 40、NPS 42、NPS 44、NPS 46、NPS 48
バルブサイズ規格
NPS
その他のコンフィグレーション
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 圧力と温度の制御を単一のバルブに組み込んでいます。
  • 堅牢なケージガイド設計により、主な蒸気の圧力低下全体を取り扱うことができます。
  • Whisper Trim ™ III および WhisperFlo™ トリムがノイズを 30 ～ 40 dBA 減衰するのに役立ちます。
  • Fisher Bore Seal トリムを使用することにより、標準で 593°C (1100°F) までのクラス V のシャットオフ能力が得られます。 このユニークなバランス型トリムは、現場性能実証済みです。
  • FEA デザインのバルブ本体は、最も要求の厳しい用途を熱応力の問題をなしで取り扱うことができます。
  • 垂直のステムの向きが大部分の用途で許されるのでメンテンスが容易になります。
  • このケージは、最長の寿命が得られるように焼き入れされており、熱誘導エクスカーションの間に大きくなることが許されます。 このプラグは連続的にガイドされており、コバルトをベースとするオーバーレイをガイドバンドとシートに対するタイトなメタル間のシャットオフ向けに使用します。
