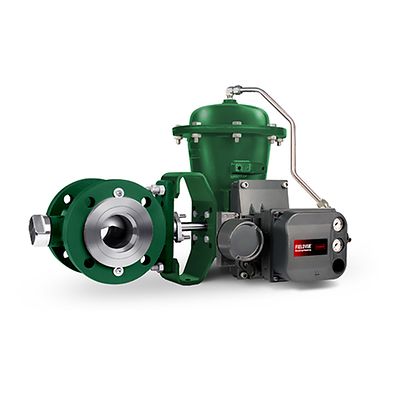

Fisher™ Vee-Ball™ V150Sフランジ付きコントロールバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher Vee-Ball™ V150Sコントロールバルブは、堅牢な構造、高耐摩耗性トリム材、無制限ストレートスルー流路を備えており、最も摩耗の少ないスラリーを制御するのに理想的です。 この設計は、隣接する配管に対する侵食による損傷を最小限に抑えるのに特に効果的であり、より高い安全性と耐用年数を実現します。

仕様

証明書
ATEX、CUTR、PED、CRN、一時的放出、NACE
クリティカルサービス
ダーティサービス、腐食、一般サービス
流量特性
等比率
材質
炭素鋼
動作温度
標準温度
圧力クラス
ASME
プロセス接続タイプ
フランジ型
シャットオフクラス
クラスI（FCI 70-2）
バルブサイズ
NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12
バルブサイズ規格
NPS
その他のコンフィグレーション
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

機能

  • バルブ本体、シャフト、ベアリングは、耐摩耗性の高いトリム材で完全に保護されています。
  • スロットリングされたフローストリームは、特別に形成された流量リングを通って導かれ、乱流およびパイプ壁への衝突を最小化します。
  • 逆流モードで使用すると、バルブ出口にある流量リングボア内の縮流の高下流速度を維持します。 他の形式のバルブと比較して、出口流は本質的に流量リング壁と平行であり、発生する流量衝突が最小限になります。
  • フルフランジ付きバルブ本体により、バルブ本体をパイプフランジの中心に容易に整列させることができ、フランジ面全体の浸食性を防止するために不可欠な要件です。
  • Vノッチボールの精密な輪郭加工により、変更された等比率の流量特性を実現します。
  • バルブ本体は、フランジを備えており、ワンピースキャス鋳造で作られています。 溶接は採用されません。
