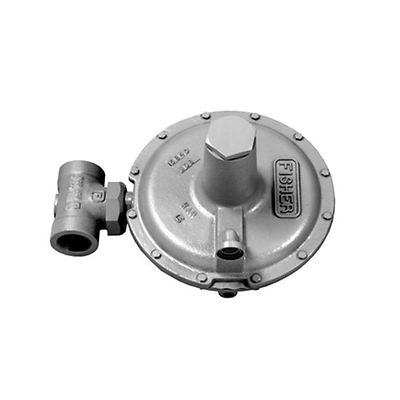

Fisher™ Y693 型ガス・ブランケット・レギュレータ

製品概要

Y693 型は直接作用式レギュレータで、低圧ブランケットシステムでの正確な圧力制御に使用されます。 本機は、パイロット操作レギュレータと同等レベルの正確性を達成できる平衡バルブプラグが特長です。

機能

  • インライン点検と保守
  • 制御の正確性
  • 入口圧力の変動に反応しにくい
  • 高速レスポンス
  • 高流量キャパシティ
  • 平衡トリム設計
本体サイズおよびエンドコネクションの種類
鋳鉄:
  NPS 1-1/2、NPT
  NPS 2 / DN 50 NPT、CL125 FF、または CL250 RF
鋼またはステンレス鋼:
  NPS 1-1/2 または 2 / DN 40 または 50、NPT、SWE、CL150 RF、CL300 RF または PN 16/25/40
温度性能
NBR:-29°~82 °C(-20°~180 °F)
FKM:4°~149 °C(40°~300 °F)
FFKM:-29~149 °C(-20~300 °F)
最大入口圧力
10.3 bar(150 psi)
最大出口圧力
操作:0.14 bar(2 psig)、出口圧力設定以上
緊急ケーシング:1.0 bar(15 psig)
出口圧力レンジ
10 レンジで 1 mbar~0.69 bar(0.5 インチ w.c~10 psig)
圧力登録
外部
詳細技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
