Keystone-P-P000428

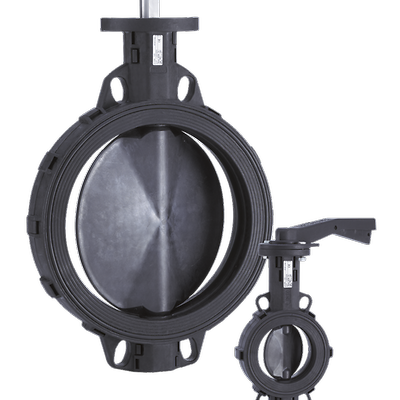

Keystone モデル CompoSeal バタフライバルブ

製品概要

優れた内部および外部の耐薬品性を実現した高性能複合材料のバルブボディとディスクを備えた弾性シート・バタフライ・バルブ

機能

  • 特許取得したウェハー型の本体とディスクは、先端技術のコンポジット材で作られており、内外面ともに優れた耐薬品性を実現しました。
  • 軽量構造により低コストと容易な取付けが可能です。
  • プラスチックまたは GRP 配管への設置時の配管支持が最小限に抑えられます。
  • 先端材料のコンポジット材製のディスクは優れた耐食性能を発揮します。
  • 全てのボルト類は 316 ステンレス鋼製が標準になっています。
  • 双方向に EN 12266-1 リークレート Aに準拠した気密性を提供します。
  • 高温時に最大 PN 16 までの圧力に対応します。
  • 12m/秒までの高流速用途に対応可能です。
  • ステムおよび一次バルブシールは、フランジボルトの締め付け力や配管フランジの種別による影響を受けません。
  • 薄いディスク形状により高い Kv(Cv)値を実現しました。
  • フランジガスケットが不要です。
  • ステムの一次シールは、バルブの定格圧力を超える圧力に対応し、シャフト領域から大気中への漏れを防止します。
認証
ABS、PED
端部接続
ウェハー
用途
ろ過、クルーズ船、空気循環
材質
合成繊維
動作温度
150 ℃ 未満
圧力クラス
PN
プロセス接続タイプ
PN16
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
バルブサイズ
NPS 12 / DN 300、NPS 2-1 / 2 / DN 65、NPS 3 / DN 80、NPS 1-1 / 2 / DN 40、NPS 6 / DN 150、NPS 4 / DN 100、NPS 8 / DN 200、 NPS 10 / DN 250
バルブサイズ規格
DN
バルブタイプ
バタフライ
媒体
水、空気
