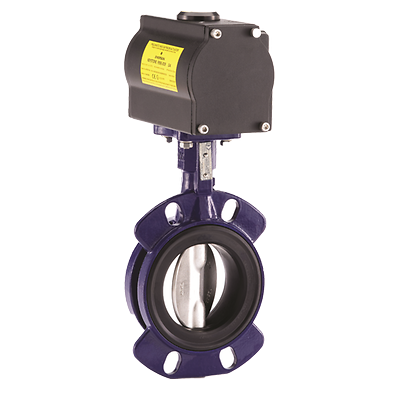

Keystone シリーズ GRW/GRL バタフライバルブ（ISO）

営業担当へのお問い合わせ

製品概要

ヘビーデューティ産業用弾性シート・バタフライ・バルブ

機能

  • ウェハー型およびラグ型のボディ設計、面間寸法は EN 558 シリーズ 20 および API 609 に準拠
  • EN 593 および API 609 に準拠した設計。
  • シートは現地交換可能で、ボディとシャフトを流体から完全に隔離。
  • プライマリ・シャフト・シーリングは、バルブの圧力定格を超える圧力に対応し、シャフト領域から大気中への漏れを防止。
  • ステムの二次シールが、さらに安全性を向上させています。
  • シート面の一体成形 O リングがフランジシーリングとなるためガスケットが不要。
  • シャフトシールがシャフト領域に浸入する湿気を防止。
  • 上下 2 分割シャフトによりディスクを薄型化し、流路の妨げを最少限に抑制（DN 300 まで）。
  • ディスクエッジを丸く研磨することで、完全同心円状のシーリング、低トルク、シートの長寿命化、および落下衝撃に耐えるシャットオフを実現。
  • ボディ位置決め穴により、取り付けやフランジ間のセンタリングが容易。
  • ボディネックの延長でパイプの断熱が可能。
  • ISO 5211 に準拠したアクチュエータフランジ。

仕様

認証
ABS、PED、DVWG、CUTR、CRN
端部接続
ウェハー型、ラグ型
用途
クルーズ船、冷却水、コンプレッサ、空気循環、施設およびプロセスユーティリティ
材質
スーパー二相ステンレス鋼、316 ステンレススチール、アルミニウム青銅、ブナ N、ダクタイル鋳鉄、二相ステンレス鋼、EPDM ゴム、ナイロン
動作温度
150 ℃ 未満
圧力クラス
PN、ASME
プロセス接続タイプ
PN16、150RF
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
規格
ASME B16.34、API 609
バルブサイズ
5 インチ、NPS 10 / DN 250、NPS 12 / DN 300、NPS 14 / DN 350、NPS 18 / DN 450、NPS 2 / DN 50, NPS 20 / DN 500、NPS 2-1/2 / DN 65、NPS 24 / DN 600、NPS 3 / DN 80、NPS 30、NPS 36、NPS 4 / DN 100、NPS 6 / DN 150、NPS 8 / DN 200、NPS 16 / DN 400
バルブサイズ規格
NPS、DN
バルブタイプ
バタフライ
媒体
水グリコール、水、液体、空気
ステム
O リング
