Keystone-P-P001034

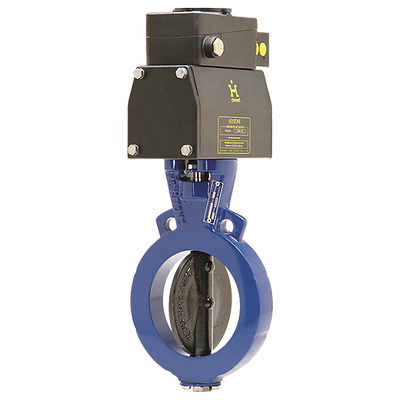

Keystone Figure 635 スラリー制御バルブ

製品概要

F635 は低/中負荷用のスラリー制御バルブで、ウェハースタイルの本体です。

機能

  • 軽量化のためウェハースタイルボディを完全にキャストします。
  • 最大 1400 kPa の定格の双方向制御バルブ。
  • 最小のクリアランスのためにディスクをスイングします。
  • 調節可能な高温グラファイトパッキン。
  • 420 Brinell 硬度を提供する耐摩耗構造材。
  • 標準的なマウントとドライブアダプタの接続により、Keystone アクチュエータを直接取り付けることができ、インラインアクチュエータを取り外すこともできます。
  • アクチュエータへの直接取り付けは、マウントブラケットが不要です。
  • 豊富なサイズが利用可能です。
  • オプションの 5 度角度のシートは、漏れを最小限に抑えます。
端部接続
ウェハー
用途
金属加工、腐食性
本体設計
ショートパターン
材質
鋳鉄
圧力クラス
ASME
プロセス接続タイプ
150RF
シール/シールタイプ
スイング、メタル
規格
ASME B16.34
バルブサイズ
NPS 18 / DN 450、NPS 10 / DN 250、NPS 12 / DN 300、NPS 14 / DN 350、NPS 16 / DN 400、NPS 2 / DN 50、NPS 2-1/2 / DN 65、NPS 20 / DN 500、NPS 8 / DN 200、NPS 6 / DN 150、NPS 4 / DN 100、NPS 3 / DN 80
バルブサイズ規格
DN
バルブタイプ
バタフライ
媒体
その他
ステム
調整可能なパッキン
