KTM-P-P000475

KTM モデル極低温

営業担当へのお問い合わせ

製品概要

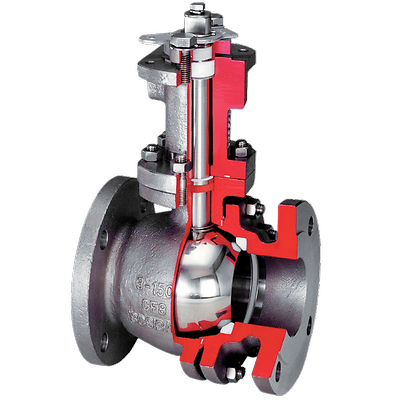

KTM ボールバルブは、優れた代替エネルギーとして近年台頭著しい LNG（液化天然ガス）を含む、低温および極低温用途に広く使用されています

機能

  • 周囲温度でのグランドパッキンの位置を最適化し、低温流体による凍結損傷を防ぐ 2 種類の拡張ボンネット長
  • キャビティ圧力自己救済建設
  • 漏れを最小限に抑える優れたシートおよびシール設計
  • スムーズな操作のための低い操作トルク
  • 可燃性の用途に使用できる防火設計
  • 可燃性、非可燃性流体にかかわらず、確実に流体を封じ込めるパッキン構造です
  • 熱収縮を最小限に抑える剛体構造

仕様

認証
CE、CRN、防火、一時的放出、Lloyd's Register、SIL 対応、PED、KGS、NACE
端部接続
フランジ型
用途
低温、低温発電および冷凍、燃料管理システム、LNG キャリア、低温、貯蔵および分配、保管および流通
本体設計
ロングパターン、サイドエントリ
材質
304 ステンレス鋼、316 ステンレス鋼
動作温度
極低温、低温、200℃未満
圧力クラス
ASME
プロセス接続タイプ
150RF、300RF、CL150RF、CL300RF
シール/シールタイプ
ボール、ソフトシール
シャットオフクラス
API 598
規格
API 608、ASME B16.34
バルブサイズ
NPS 1 / DN 25、NPS 1/2 / DN 15、NPS 1-1/2 / DN 40、NPS 2 / DN 50、NPS 3 / DN 80、NPS 3/4 / DN 20、NPS 4 / DN 100、NPS 6 / DN 150、NPS 8 / DN 200
バルブサイズ規格
DN、NPS
バルブタイプ
フローティング型ボールバルブ、ボールバルブ
媒体
極低温、液体プロパン、液体プロパンガス
