Micro Motion-K-FT-R100S-3700

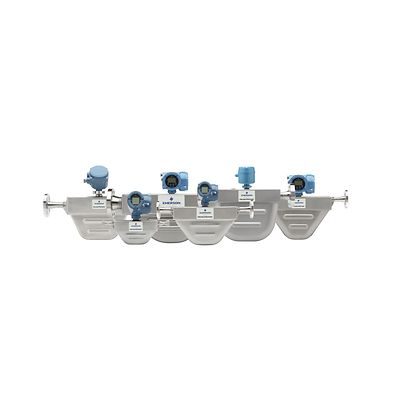

R100Sセンサと 3700 トランスミッタからなる Micro Motion R シリーズコリオリ流量計

仕様

Micro Motion R100Sズコリオリ流量計, 1 インチ (DN25), 316Lステンレス鋼
質量流量精度(液体)
指示値の±0.50%(標準)指示値の±0.40%(オプション)
質量流量の再現性(液体)
指示値の±0.25%(標準)指示値の±0.20%(オプション)
体積流量精度(液体)
指示値の±0.50%
体積流量の再現性(液体)
指示値の±0.25%
質量流量精度(気体)
指示値の±0.75%
質量流量の再現性(気体)
指示値の±0.50%
密度精度(液体)
±0.01 g/cm³ (10.0 kg/m³) (標準)±0.003 g/cm³ (3.0 kg/m³) (オプション)
温度 精度
読み値の±1 °C ±0.5%
センサ最大 作動圧
1,450 psig (100 barg)
流量計 承認、校正、および認証

•CSA
•IECEx
•NEPSI
•ATEX
Micro Motion 3700 コントローラおよび伝送器、リモートフィールドマウント
出力変数
  • 質量および体積流量
  • 正味の製品量または流量
  • 温度
  • 密度
  • 濃度
ローカルディスプレイ
マルチライン LCD パネル
  • バックライト LCD、128 × 128ピクセル、ビットマップ
  • 調整可能なコントラスト
  • ノングレア、化学 acrylic レンズ
  • 触角フィードバック付き大きなプッシュボタン
  • ソフトウェア定義ファンクションキー
電力
AC オプション:
  • 85~265 VAC
  • 50/60 Hz、30 VA
  • IEC61010-1 に準拠した欧州の低電圧指令 2006/95/EC、および設置(過電圧)カテゴリII、汚染度 2DC オプションに準拠:
  • 18 ~ 30 VDC
  • 18 ワット
  • 標準、最大 25 ワット
    入出力信号
    • 2 つのアクティブ 4–20 mA
    • 3 つのディスクリート出力
    • 1 つの 2 線式周波数出力
    • 1 つの 2 線式周波数入力
    • 2つのディスクリート入力
    HART/WirelessHART
    プライマリのミリアンペア出力に Bell 202 信号を重ね合わせ
    搭載オプション
    リモートフィールドマウント
    アプリケーションの種類
    • バッチ制御
    • 管理輸送
    • 二相流/同伴ガス
    • メーター性能検証
    危険場所に関する認定
    • UL
    • CSA
    • ATEX
    • NEPSI

    機能

    Micro Motion R100Sズコリオリ流量計, 1 インチ (DN25), 316Lステンレス鋼
    • 基本的な液体の質量流量、体積流量を計測できる高性能なコンパクト設計
    • ほとんどの液体で使用できる 316L ステンレス鋼構造が可能で、柔軟性が向上しています
    • 流量変数のみのアーキテクチャを提供する一体型伝送器により、費用を削減
    • 頑丈な伝送器オプション: クラス I、ディビジョン 1 /ゾーン 1 ハウジング、オプションのローカルオペレーターインターフェース付きから選択
    • CSA(クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D)、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証
    • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
    • コンパクト設計なのでたいていの場所に設置可能です
    Micro Motion 3700 コントローラおよび伝送器、リモートフィールドマウント
    • 伝送器の機能と PLC 性能により、工場の人件費、修繕費、操業費を削減します
    • 効率性、スループットおよび製品品質を高めます
    • 完全な設定機能により外部ツールが不要
    • プログラム可能な大型ディスプレイと記述的アラームとの相互作用を向上させ、設定、制御、操作を簡易化します
    • 応答を高速化し多変数計測を可能にする MVD 技術により、稼働時間とプロセスの一貫性を最大化します

    文書と図面

    Micro Motion R100Sズコリオリ流量計, 1 インチ (DN25), 316Lステンレス鋼
    Micro Motion 3700 コントローラおよび伝送器、リモートフィールドマウント
