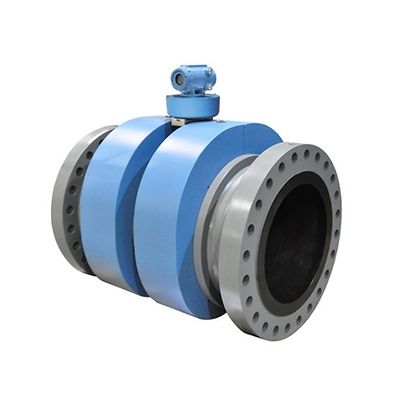

Rosemount-P-3418 Eight-Path Gas Ultrasonic Flow Meter

Rosemount™ 3418 八経路式ガス超音波流量計

製品を選択する

サイズ

お見積りのご依頼

製品概要

エマソンが技能をこらして製作、開発、設計した新しい Rosemount 3418 八経路式超音波流量計は、最高の精度とクラス最高のパフォーマンスを提供し、高度な会計用測定ユーザに求められるのと同じ高機能を備えています。3418は、1つの流量計本体に2つの連動四経路式 British Gas 設計メータの機能を組み合わせたものです。コードの2番目のセットは、1番目のコードの鏡像です。これにより、メータは渦の発生とクロスフローの影響を相殺できます。3418流量計は、0.5 OIML精度クラスを誇り、直進の5つの直径のみを必要とし、流量調整器は必要ありません。

仕様

ライン・サイズ: DN250 ～ DN1050 (10-in ～ 42-in) British Gas (BG: 英国ガス社) のオリエンテーション

流体状態: ガス

精度: 流量較正範囲全体にわたり、相対的に読取値の ±0.01%

繰返し精度: 1.5 ～ 30.5 m/s (5 ～ 100 ft/s) で読取値の ±0.5 %

Velocity（速度）: 定格性能は最大 100 ft/s (30 m/s)、サイズによよりオーバーレンジ性能が 125 ft/s (38 m/s) を超える

動作温度範囲（変換器）: T-200: -50°C ～ +125°C (-58°F ～+257°F)
T-21: -20°C ～ +100°C (-4°F ～+212°F)
T-41: –50°C ～100°C (–58°F ～+212°F)
T-22: -50°C ～ +100°C (-58°F ～ +212°F)

動作圧力範囲（変換器）: T-200: 103 ～ 25,855 kPag (15 ～ 3,750 psig)
T-21/T-41/T-22: 689 ～ 27,579 kPag (100 ～ 4,000 psig)
T-21/T-41/T-22: 345 kPag (50 psig) (Qmax 値低下あり)
T-22: 0 ～ 25,855 kPag (0 ～ 3,750 psig)

素材: 炭素鋼およびステンレス鋼

機能

フローコンディショナが不要なため、圧縮とポンピングのコストが削減され、閉塞によるメンテナンスが不要です
>100:1 の高いレンジ可能性により、少ないメーター走行、より小さいラインサイズ、低い資本コストが保証されます。
3410シリーズエレクトロニクスは、高速サンプリング、拡張可能な電子機器プラットフォーム、圧力、温度、ガス組成情報を含むアーカイブデータログを提供します。これにより、メーターを冗長フローコンピュータとして機能させることができます。
3410 シリーズエレクトロニクスは補正された体積率、質量率およびエネルギー率を計算します
T-200トランスデューサは、特別なツールを使用せずに圧力下で安全に抽出できます（最大ラインサイズ 12 インチ）
最新の 3410 Electronicsファームウェアアップデートに含まれる新しいスマートメーター性能検証の基本機能により、今までデータ分析とトラブルシューティングに費やしていた時間の大幅な短縮を実現
