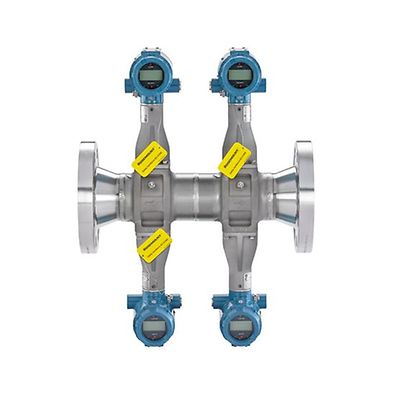

Rosemount™ 8800DQ040 クワッド渦流量計、4 インチ (100 mm)

型式選定
ラインサイズを計算
参考情報
ワークスペースに追加

製品概要

Rosemount 8800 クワッドボルテックスは、3 つのうちの 2 つの承認を使用して誤ったトリップを防ぐ究極の冗長流量測定ソリューションを備え、プロセス制御用として 4 番目の集積トランスミッタを搭載しています。Rosemount 8800 クワッド渦流量計は、ガスケットフリーで目詰まりのない計器本体により漏れの可能性がある箇所がなくなるため、プロセスの可用性が最大限に高まり予定外のシャットダウンが減少し、ワールドクラスの信頼性を実現します。

仕様

流量計の精度
体積流量の 20-100% の場合 ±0.65%、体積流量の 0-20% の場合 ±1.00%
ガスと蒸気の場合体積流量の ±1%
ターンダウン
15.1
出力
HART 5 または 7 で 4-20 mA
HART 5 または 7 およびスケーラブルなパルス出力で 4-20 mA
2 つのアナログ入力ブロック、1 つのバックアップ・リンク・アクティブ・スケジューラ機能ブロック、1 つのインテグレーター機能ブロック 、1 PID 機能ブロック付きの FOUNDATION フィールドバス ITK6
接液素材
ステンレス鋼 – 316 / 316L および CF3M
ニッケル合金 – C-22 および CW2M
高温度炭素鋼 – A105 および WCB
低温炭素鋼 – LF2 および LCC
デュプレックス UNS S32760 および6A
他の接液材については、工場にお問い合わせください。
フランジ・オプション
ANSI クラス 150～1500
DIN PN 10～PN 160
JIS 10K～40K
フランジはさまざまな面で使用可能
フランジの追加定格については、工場にお問い合わせください。
使用温度
-330 ～ 842°F (-200 ～ 450°C)
ライン・サイズ
2 in ～ 14 in (50 ～ 350 mm)

機能

  • 四重センサとトランスミッタ構成は、重要なフローアプリケーションに洗練された冗長化流量測定ソリューションを提供します。
  • 3 つのうち 2 つの承認で 4 個中 3 個のトランスミッタを使用する SIL 3 対応。
