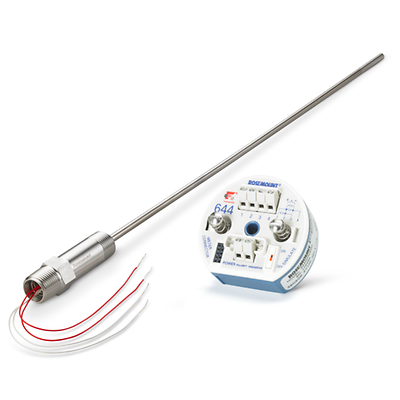

Rosemount-K-214C Sensor and 644 Transmitter

Rosemount™ 214C RTD 温度センサおよび644温度伝送器

仕様

Rosemount™ 214C RTD 温度センサ
温度範囲
巻き線型エレメントの場合、IEC 60751:2008 により、150 時間におよぶ 20 および 500 Hz 間の 1 g 振動の後に最大氷点抵抗が 0.05 °C(0.020)変化します
リード線
24 AWG ワイヤ、FEP 絶縁、IEC 60751 による色コード化
時定数/応答
IEC 60751:2008 に準拠し、流水で試験をした場合、10.8 秒以内に 50% センサ応答に到達
安定性
IEC 60751:2008 で定義されている方法による測定の場合に、最大指定温度において 1,000 時間後、±0.15°C(0.059)の最大氷結点抵抗変化
絶縁抵抗
室温、500 VDC で測定時、最小絶縁抵抗値は 1,000 MΩ
校正オプション
IEC 751 クラス A または B、シングルポイントキャリブレーション、キャリブレーションスケジュールまたはカスタム指定温度範囲によるキャリブレーション、両方の場合で、 Callendar-Van Dusen 定数を使用
Rosemount™ 644 温度伝送器
入力
シングルセンサとデュアルセンサの機能: 汎用センサ入力(RTD、T/C、mV、オーム)に対応
出力信号
4~20 mA/HART™ プロトコル、FOUNDATION™ フィールドバスプロトコル、PROFIBUS™ PA プロトコル
ハウジング
フィールドマウント、DIN ヘッドマウントまたはレールマウント
ディスプレイ/インターフェース
LCD ディスプレイ、ローカル・オペレータ・インターフェース(LOI)搭載 LCD、または LED
診断
基本診断、Hot Backup™ 能力、センサドリフトアラート、熱電対劣化、最低/最高トラッキング
校正オプション
トランスミッタとセンサのマッチング(Callendar Van Dusen 定数)、5 点校正
認証/承認
独立した第三者機関による IEC 61508 認定の SIL 2 および SIL 3、危険場所、船舶タイプ。認証の完全なリストについては詳細仕様をご確認ください。

機能

Rosemount™ 214C RTD 温度センサ
  • 薄膜または巻き線型デザインのシングルまたはデュアルエレメント Pt-100 RTD は様々な用途の要件を満たします
  • 薄膜型センサは、工業用アプリーケーションの高い振動にも耐え得るように設計されています
  • 巻き線型は、高精度を必要とする用途向けで、デュアルエレメントは、温度が低いアプリケーションに適しています
  • アプリケーションの柔軟性が高まるよう -321 ~ 1112°F (-196 ~ 600°C) の広範囲の温度をカバーしています
  • Callendar-Van Dusen 定数により伝送器とセンサのマッチングを可能にし、高レベルの精度を提供します
  • オプションのクラス A の正確さは、重要な温度測定ポイントが許容範囲と精度の規格を満たすことを保証します
  • 多様な筐体と接続ヘッドのオプションを備えた適応性のある設計により、様々な用途の要求を満たします
  • 適応性を高めるため、バネ式または小型バネ式などのセンサ取付方法があります
  • 国際的な危険場所の認定は、各地の要件を満たします。
Rosemount™ 644 温度伝送器
  • HART™、FOUNDATION™ フィールドバスまたは PROFIBUS™ プロトコルで使用可能な超多機能温度伝送器
  • 豊富なエンクロージャオプションを備えたヘッドマウント、フィールドマウントまたはレールマウントを含む多様な取付け構成
  • LOI オプションは、使い易さのために特別な構成ツール(フィールドコミュニケーター)の必要性を排除します。
  • Callendar Van Dusen 定数に基づくトランスミッタとセンサのマッチングが総測定エラーを減少させる
  • Hot Backup™ 能力と、デュアルセンサを使ったセンサドリフトアラートが測定の完全性を保証
  • 熱電対劣化診断機能により熱電対の健全性を監視し、故障する前に劣化を検出
  • 簡単なトラブルシューティングのために、最低温度と最高温度のトラッキングが極度な温度を監視
  • デバイスダッシュボードは簡単なインターフェースで、デバイス設定と診断機能によるトラブルシューティングを単純化
