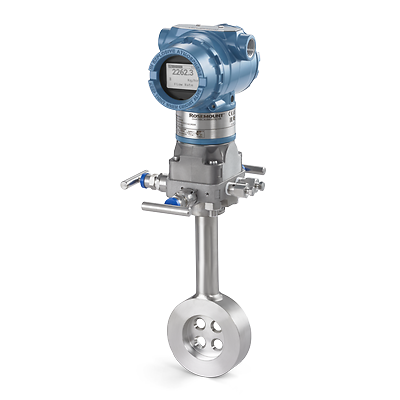

Rosemount-3051CFC Compact Orifice Plate Flow Meter

Rosemount™ 3051CFC コンパクトオリフィス流量計

製品概要

Rosemount 3051CFC コンパクトオリフィス流量計は、業界をリードする流量測定ソリューションです。コンパクトなオリフィスプレート、特許取得済みの 4 穴コンディショニングプレート、または平均化ピトー管のいずれかで構成されたこの流量計は、閉ループ制御、汎用監視、および管理輸送アプリケーションの測定を行います。最大 300 mm(12 インチ)の管径で利用可能なこの検出端は、ガス、液体および蒸気のサービス用に設計されており、過酷なプロセス条件でも良好に動作します。グラフィック表示、バックライト付きのディスプレイ、Bluetooth® 接続、流量固有の設定、そして必要なデータにこれまで以上に速くアクセスできるよう設計された強化ソフトウェア機能を備えています。このデバイスは、WirelessHART® を含む複数の通信プロトコルにより提供されています。

保証
最大 5 年間の限定保証
レンジダウン
最大 150:1 (流量ターンダウン比 8:1)
測定範囲
最大 1,000 inH2O (2.48 bar) の差圧
通信プロトコル
4~20 MA HART®, WirelessHART®, FOUNDATION™ フィールドバス, PROFIBUS® PA, 1~5 V 低出力 HART®
管径
15~300 mm(0.5~12 インチ)
プロセス接液材質
316L SST
診断
基本診断、プロセスアラート、ループ整合性診断、インパルス配管詰まり診断
認証/承認
独立した第三者機関による IEC 61508 認定の SIL 2 および SIL 3、NACE®、危険場所等の認証すべてのリストについては、完全版の仕様書をご参照ください
ワイヤレス更新レート
1 秒~60 分間隔(ユーザ選択可)
電源モジュール寿命
最長 10 年寿命、現場での交換可能(別途注文)
ワイヤレスレンジ
内部アンテナ(225 m)

機能

  • 汎用のオリフィスプレート設計により、気体、液体、および蒸気環境での使用において信頼性の高い正確な流量測定を実現
  • アプリケーションに固有の構成により、圧力伝送器をトータライザで流量計に変換可能
  • 組立済みの完成品は漏洩検査および校正済み。リークポイントが最大 70% 低減され、設置が簡単
  • 10 年間の設置安定性と 150:1 のレンジダウンにより、信頼性の高い測定と幅広いアプリケーションへの柔軟な対応が可能
  • Bluetooth® ワイヤレス接続により、物理的な接続や別個の設定ツールを必要とすることなく、保守・点検作業を行うプロセスがはるかに簡単
  • 視認性のよいバックライト付きディスプレイにより、あらゆる照明条件で 8 種類の言語で簡単に操作
  • ループ整合性とインパルス配管詰まり診断により、電気ループの問題やインパルス配管の目詰まりをプロセスの品質に影響を与える前に検出し、安全性の向上とダウンタイムの低減を実現
  • クイック・サービス・ボタンで、コミッショニングを効率化する設定ボタンを内蔵
  • IEC 61508 による SIL 2/3 認証(第三者機関による)、安全設置用 FMEDA データの事前使用証明書
  • コンパクトなピトー管、特許取得済みの 4 穴オリフィスプレート、または標準 ASME/ISO コーナータップオリフィスは平面座フランジ間に適合し、設置が簡単
  • WirelessHART® テクノロジーは安全で費用対効果が高く、配線コストをかけずに 99% を超えるデータ信頼性を実現
  • SmartPower™ モジュールにより、最長 10 年間は保守不要で動作し、トランスミッタを取り外すことなく現場での交換が可能
