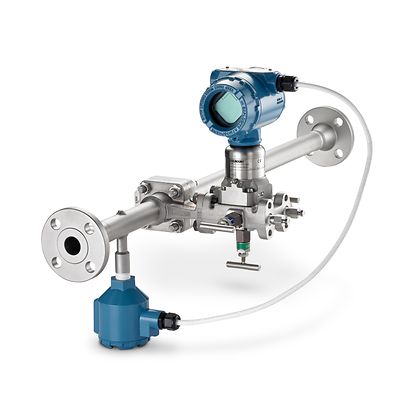

Rosemount-3051SFP Integral Orifice Flow Meter

Rosemount™ 3051SFP 一体型オリフィス流量計

製品概要

Rosemount 3051SFP 一体型オリフィス流量計は、一体型オリフィス検出端を使用してカスタマイズされた比類ないマルチバリアブル装置です。この保護管アセンブリは簡単に設置でき、小さな管径(15〜40 mm または 0.5〜1.5インチ)で容易に高精度の流量測定ができるように設計されています。このデバイスは、完全に補正された質量流量測定用の流量計算を内蔵して設計され、WirelessHART® を含む複数の通信プロトコルにより提供されています。

保証
最大 15 年間の限定保証
レンジダウン
最大 200:1(14:1 のフローターンダウン)
測定範囲
最大 1,000 inH2O(2.48 bar)差圧、最大 3,626 psia(250.00 bar)絶対圧、最大 3,626 psig(250.00 bar)ゲージ
管径
15~40 mm(0.5~1.5 インチ)
出力
差圧、静圧、プロセス温度、スケール変数、質量流量、体積流量、エネルギー流
通信プロトコル
4~20 mA HART、WirelessHART®、FOUNDATION フィールドバス
プロセス接液材質
316 SST
診断
基本診断、ループの完全性、プロセスインテリジェンス、インパルス配管詰まり
認証/承認
第三者機関の IEC 61508 認定の SIL 2 および SIL 3、NACE、危険場所等の認証すべてのリストについては、完全版の仕様書をご参照ください
更新レート
1 秒~60 分間隔(ユーザ選択可)
電源モジュール寿命
最長 10 年寿命、現場での交換可能(別途注文)
ワイヤレスレンジ
長距離(225 m)、拡張範囲(800 m)、リモート(225 m)および高ゲインリモート(1 km)

機能

  • 完全補償質量流量を直接に送信する内蔵フロー計算設計
  • 高度診断により、通常とは異なる作業条件および電気的ループ問題を検知する診断レポートを提供
  • 簡単に設置するために保護管に検出端を一体化
  • 15〜40 mm(0.5〜1.5 インチ)の小さな管径に適し、高精度で再現性の高い流量測定を実現
  • Callendar-Van Dusen センサマッチングにより、温度の精度を改善し、クラス最高の流量計算を実現
  • Ultra for Flow パフォーマンスクラスにより、読み取り値精度 ±0.04% の最適流量測定が可能
  • 完全溶接された SuperModule™ センサは、過酷な環境と用途においてクラス最高の精度を提供
  • 流量計は漏洩検査と校正済みのクラス最高の流量計は、開梱してすぐに使える状態になっており、すばやい設置が可能
  • 流量計テクノロジーにより、不必要なパイプ浸透を除去し、トラブルが発生しない統合ソリューションを提供
  • IEC 61508 による SIL 2/3 認証(第三者機関による)、安全設置用 FMEDA データの事前使用証明書
  • WirelessHART® テクノロジーは安全で費用対効果が高く、配線コストをかけずに 99% を超えるデータ信頼性を実現
  • SmartPower™ モジュールにより、最長 10 年間は保守不要で動作し、トランスミッタを取り外すことなく現場での交換が可能
