Rosemount-8800DR040

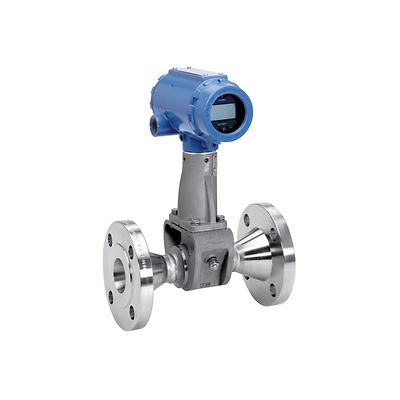

Rosemount 8800DR040 レデューサ形渦流量計, 4 インチ (DN100)

製品概要

低流量を正確に測定する一方で、標準的なフランジ付き渦流量計と同じ面間距離を維持する一体型径違い継手。

流量計の精度

•液体では± 0.65 % (配管口径 150 mm (6-in) 以上では±1.00%)気体および蒸気では
• ± 1% (配管口径 150 mm (6-in) 以上では ±1.5%)
ターンダウン
38:01:00
出力

•4-20mA、HART® 通信対応
•4-20mA、HART® 通信対応出力および拡張可能パルス出力
•2 つのアナログ入力ブロック、1 つのバックアップ・リンク・アクティブ・スケジューラ機能ブロック、1 つのインテグレーター機能ブロック (更にオプションで 1 PID 機能ブロック) 付きの FOUNDATION™ フィールドバス
接液素材
ステンレス・スチール - 316 ⁄ 316L および CF3Mニッケル合金- C-22 および CW2Mその他の接液素材オプションについては工場に問い合わせ
フランジオプション
ANSI クラス 150~1500、DIN PN 10~PN 160、JIS 10K~40K フランジは各種フェーシングで利用可
使用温度
-200°C~427°C (-330°F~800°F)
配管口径
フランジ付き - 15~300 mm (1 in~12 in )

機能

  • スマートなリデューサー設計で低流量測定性能を高める
  • 現場組立を不要にする内蔵型リデューサーにより、設置を簡素化し、コストとプロジェクトリスクを削減
  • 従来型 8800 シリーズメーターと同じ対面寸法を持つパイピングを変更せずにメーターのサイズを決める
  • 分離センサによりプロセスシールを壊すことなくインライン交換が可能
  • プラントの可用性を高め、独自のガスケットフリー流量計本体設計で潜在的なリークポイントを排除
  • 質量バランスセンサとビジュアルフィルタリングを使った適応型デジタル信号処理による振動耐性
  • 各流量計に内部信号発生器が標準装備されているため、電子検証が容易です。
  • 修理やメンテナンスを必要とする可動部品がないので時間と費用を節約できます。
