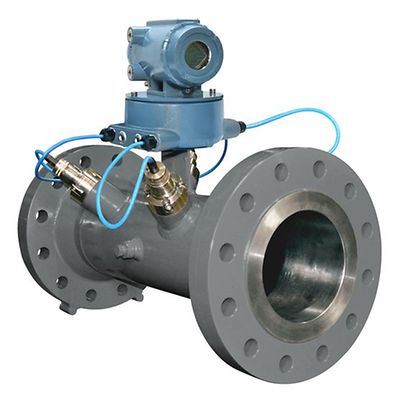

Rosemount-USM341224 Gas Ultrasonic Flow Meter-24 Inch

Rosemount™ USM341224 Junior Sonic ガス超音波流量計 - 二経路式 - 24 インチ

製品概要

検針、パイプラインバランス、保管測定、生産、湿性ガス用途などの天然ガスの非取引用途に最適。Mark III エレクトロニクスを使用し、測定の冗長性のための二経路式設計を採用。

精度
校正後は読取値の ±0.2 % (校正前は実量の ±1.5 %)
繰返し精度
1.5 ~ 30.5 m/s (5 ~ 100 fps) で読取値の ±0.1 %
Velocity(速度)
定格性能は最大 100 fps (30 m/s)、サイズによよりオーバーレンジ性能が 125 fps (38 m/s) を超える
動作温度範囲
T-21 変換器: -20°C ~ +100°C (-4°F ~+ 212°F)
電子機器: -40°C ~ + 60°C (-40°F ~ +140°F)
動作圧力範囲
1,034 ~ 27,579 kPag (150 ~ 4,000 psig)
素材
炭素鋼およびステンレス鋼

機能

  • フルボア設計では圧力が徐々に降下することを実質的に排除できるため、エネルギーコストの削減が可能
  • 内部に可動部品がないため、メンテナンスを簡素化しコストを低減できます
  • 流量測定の障害をリアルタイムで即座に検出できる Rosemount 3410 シリーズの電子機器で、測定の不確実性を最小化
  • MeterLink™ 統合ソフトウェアにより、流量分析の監視やメータ健全性の視覚的な把握が可能
  • 頑丈な設計の Rosemount T-21 変換器は過酷な環境でも長期にわたる優れた性能を発揮します
    変圧器モジュールは現地交換が可能なため、メンテナンスを簡素化しアップタイムを最大限に伸ばすことができます
  • AGA 8 (圧縮率) と AGA 10 (音速) の自動計算による手動エラーの軽減
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
