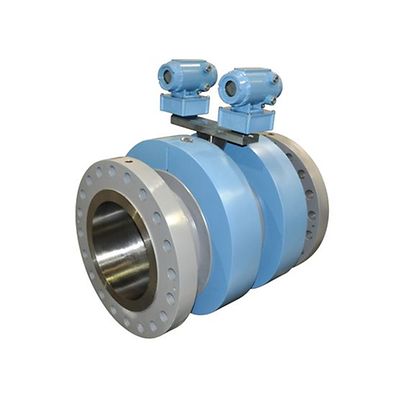

Rosemount-USM341730 Gas Ultrasonic Flow Meter-30 Inch

Rosemount™ USM341730 Senior Sonic ガス超音波流量計 - 四+四経路式 - 冗長化 USM - 30 インチ

製品概要

流量計は、現場で実証された Rosemount 配管内蔵型四経路式の英国ガス仕様の計測器(OIML R137 1 および 2 精度クラス 0.5)のパワーと性能を 1 つのボディに組み合わせることにより、卓越した管理輸送精度と信頼性を実現します。

精度
流量校正範囲全体にわたり、相対的に読取値の ±0.05%
繰返し精度
1.5 ~ 30.5 m/s (5 ~ 100 fps) で読取値の ±0.5 %
Velocity(速度)
定格性能は最大 100 fps (30 m/s)、サイズによよりオーバーレンジ性能が 125 fps (38 m/s) を超える
動作温度範囲
T-21 変換器: -20°C ~ +100°C (-4°F ~ +212°F)
T-22 変換器: -50°C ~ +100°C (-58°F ~ +212°F)
動作圧力範囲
T-21/T-22 変換器: 689 ~ 27,579 kPag (100 ~ 4,000 psig)
T-21/T-22 変換器: 縮小 Qmax で利用可能な最小動作圧力 345 kPag (50 psig)
T-22 変換器: 0 ~ 689 kPag (0 ~ 100 psig) 独立した変換器が必要
素材
炭素鋼およびステンレス鋼

機能

  • 干渉やノイズを防止する特許取得のトランスデューサ同期機能により流量障害の検出を迅速化
  • 壁面への堆積、液体、詰まり、ガス品質の逸脱などに対するプロセスアラートにより、測定の不確実性を軽減
  • 旋回流、流れの交差、非対称の流れ、乱気流を示すフロープロファイルの 3D ビューにより問題解決をスピードアップ
  • AGA 8 (圧縮率) と AGA 10 (音速) の自動計算による手動エラーの軽減
  • 2個のメータを一体化してインストールを簡素化。追加のメータ稼働も中間フランジも不要。
  • メータ性能をベースラインまで簡単に追跡することによりメンテナンスの合理化、校正サイクルの延長、コスト削減
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
