Sempell-P-P000339

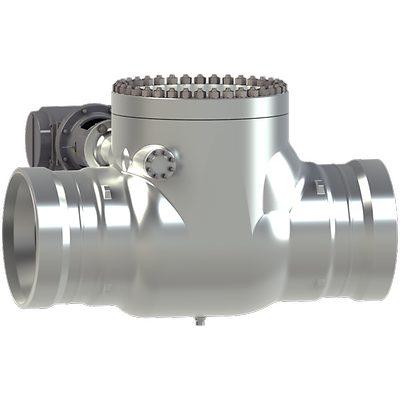

Sempell モデル 801 スイング・チェック・バルブ

製品概要

Sempell の制御・非制御式逆止またはスイングバルブは、タービン内で逆流により生じる許容範囲を超える圧力の蓄積を防止します。

機能

  • 低メンテナンスグランドを再締付け可能。
  • ディスクとボディシートに密着したシール面。
  • 磨かれたシャフトによる低摩擦。
  • それぞれの部品の表面を相対運動で処理した表面。
  • ボディを簡単に分解。
  • 内部構造の良好なフロー特性により低抵抗係数x。
  • 蒸気の流れ方向から見て右または左に取り付けられたアクチュエータ。
  • 様々な設計の溶接端部または直接溶接部によるユニバーサル接続。
  • 寸法や材質などの溶接端部の設計変更や他のアクチュエータ、リミットスイッチ、お客様の要望に応じた特別な設計が可能です。
証明書
PED、ASME B31.1
端部接続
突合せ溶接
用途
高温、HRSG、蒸気タービン
本体設計
ロングパターン
材質
鋼、金属、炭素鋼、合金
動作温度
高温
圧力クラス
PN、ASME
プロセス接続タイプ
BWE
弁座/シールタイプ
スイング、金属間
シャットオフクラス
クラス V(FCI 70-2)
標準
ASME B16.34
スタイル
直動型
バルブサイズ
NPS 14 / DN 350、NPS 18 / DN 450、NPS 20 / DN 500、NPS 24 / DN 600、NPS 16 / DN 400
バルブサイズ規格
DN(NPS)
バルブタイプ
エンジニアリング製品
