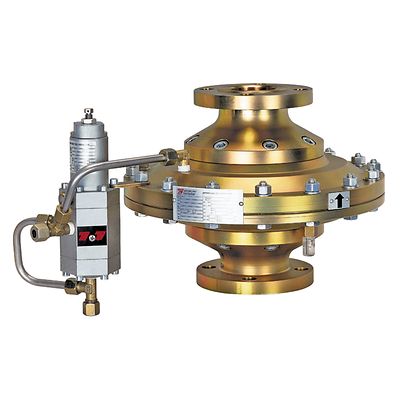

Tartarini™ VS-FL シリーズパイロット式リリーフバルブ

利用可能な構成

タイプVS-FL：パイロット式PRX / 182を使用した低圧および中圧用途
タイプVS-FL：パイロット式PRX / 182またはPRX-AP / 182を使用した中圧および高圧用途
すべてVS-FL タイプSRリリーフバルブはタイプSRサイレンサの有無にかかわらずご利用いただけます

本体サイズ

VS-FL シリーズ: DN 25, 40, 50, 65, 80, 100, 150, および 200* / NPS 1, 1-1/2, 2, 2-1/2, 3, 4, 6, および 8** DN 200 / NPS 8 BP バージョンはご利用いただけません

端部接続スタイル

PN 16 / CL150, CL300, および CL600

入口圧力レンジ

フランジ定格PN16、PN25、CL150
入口圧力範囲：0.2〜20 bar / 2.9〜290 psig
フランジ定格CL300、CL600
入口圧力範囲：1〜100 bar / 1.45〜1450 psig

設定範囲

フランジ定格PN 16 / CL150 0.5〜19.3 bar / 7.25〜280 psigフランジ定格CL300、CL600 1〜80 bar / 14.5〜1160 psig

精度クラス

最大 ± 1%

温度性能

標準バージョン動作温度：-10°〜60°C / 14°〜140°流量温度バージョン動作温度：-20°〜60°C / -4°〜140°F
