Tescom-P-26-1100

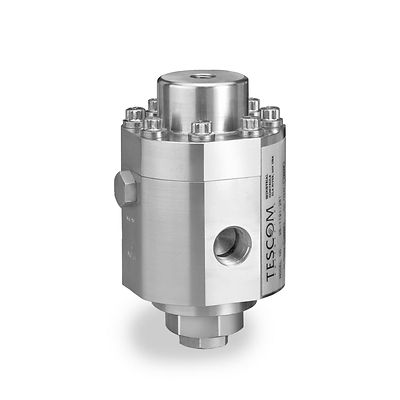

TESCOM™ 26-1100 ドームロード式減圧レギュレータ

製品概要

26-1100 シリーズは、ドームロード式高流量減圧レギュレータです。圧縮空気試験コンソールやR&Dラボラトリでの使用に最適です。

最大入口圧力
ステンレス鋼製本体 (0.25" オリフィス): 1690 bar (10,000 psig)
(0.375" オリフィス): 414 bar (6,000 psig)
アルミニウム製本体: 414 bar (6,000 psig)
真ちゅう製本体: 414 bar (6,000 psig)
出口圧力範囲
最大入口圧力まで
本体材質
303ステンレス鋼、316スレンレス鋼、アルミニウム、または真ちゅう
ダイヤフラム/Oリング
Buna-N
バックアップリング
PTFE
シート材質
CTFE
リテーナーリング
15-7ステンレス鋼
バルブキャップ
17-4 ステンレス鋼
その他の部品
300 シリーズステンレス鋼
動作温度
-40 ~ 74℃ (-40 ~ 165°F)
ポートサイズとタイプ
入口/出口ポート種類: SAE, NPTF, MS33649
ドームポート: 1/4 MS33649, 1/4 NPTF, 1/4 MS33649
入口/出口ポートサイズ: 3/8, 1/2
流量係数
0.25" オリフィス: Cv = 0.46
0.375" オリフィス: Cv = 1.30
負荷タイプ
ドーム
重量(ゲージなし)
ステンレス鋼: 4.5 kg (10 lbs)
アルミニウム: 1.8kg (4 lbs)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 入口圧力は可変、出口圧力は一定
  • シートロードを下げるための平衡形メインバルブにより、長いシート耐用年数を保証
  • 幅広い流量レンジ
  • 低圧損、低締切昇圧
  • 迅速な応答時間
  • 豊富な取り付け位置
  • 2種類のオリフィスサイズ(直径0.25"および0.375")が選択可能
