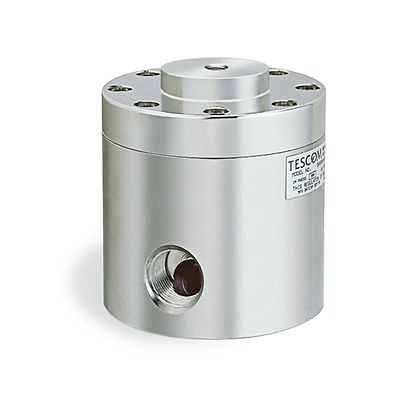

Tescom-P-26-2500

TESCOM™ 26-2500高流量背圧レギュレータ

製品概要

26-2500 シリーズは流量係数 Cv = 5.0 に対応しており、高流量の背圧用途に適しています。ダイヤフラムが大きいので、感度に優れ、クラッキング圧力と吹止まり圧力の差圧を最小限に抑えられます。ポンプ吐出圧制御での使用に最適です。

制御圧力範囲
0-1.4、0-3.4、0-8.6、0-13.8 bar
0-20、0-50、0-125、0-200 psig
0-20.7 bar / 0-300 psig の空気負荷
本体、ボンネット、バックキャップ
316 ステンレス鋼または真ちゅう
メインバルブシート
Buna-N、エチレンプロピレン、Chemraz® または Viton®
ダイヤフラム
Gylon® および Viton®
O リング
Buna-N、エチレンプロピレン、Chemraz® または Viton®
動作温度
-29°C ~ 74°C / -20°F ~ 165°F
ポートサイズとタイプ
入口/出口ポートタイプ:BSP, SAE, NPTF, MS33649
入口/出口ポートサイズ:1/2", 3/4"、1
流量係数
Cv = 5.0
負荷タイプ
スプリング、エア、ドーム
重量
ステンレス鋼:6.8 kg / 15 lb /
真ちゅう: 7.3 kg / 16 lb
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 高い流量容量
  • クラッキング圧力と吹止まり圧力間の圧締差圧
  • すべての吹止まり圧力でバブルタイト遮断
  • ダイヤフラムが大きいので感度が最大
  • ドームロード式と空気作動式を選択可能
  • 4 つの制御圧力範囲
