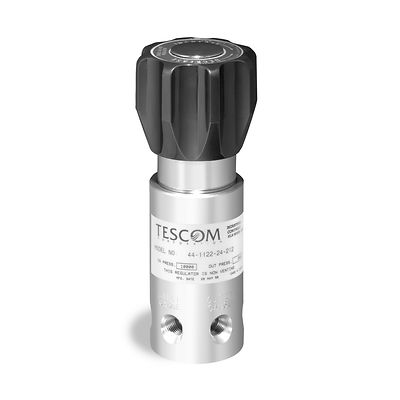

TESCOM™ 44-1100 高圧レギュレータ

製品概要

44-1100 シリーズは、ピストン感知式高圧・低流量のベント付きレギュレータで、414~690 bar / 6000~10,000 psig の圧力を調整し、低トルク設定で、大型のハンドノブが付いています。複数の圧力範囲のキットをご利用いただけます。地上支援装置(GSE)、サポート圧力パネル、航空機充電カート、研究開発ラボ、校正機器の使用向けに理想的です。

最大入口圧力
ステンレス鋼: 10,000 psig / 690 bar
真ちゅう: 6000 psig / 414 bar
出口圧力範囲
0~34.5、0~55.2、0.69~103、1.0~172、1.7~276、3.4~414 bar
0~500、0~800、10~1500、15~2500、25~4000、50~6000 psig
材質
本体: 真ちゅう、303 または 316 ステンレス鋼
メイン・バルブ・シート: Vespel®
ベント・バルブ・シート: CTFE
O リング: Buna-N
バックアップリング: Teflon®
残りの部品
300 シリーズステンレス鋼
フィルタ材質
  真ちゅう本体: 40 ミクロン(公称) - 青銅
  ステンレス鋼本体: 15 ミクロン(公称)- 316 ステンレス鋼
動作温度
-40~75°C (-40~165°F)
ポートサイズとタイプ
1/4 NPTF
流量係数
Cv = 0.02
負荷タイプ
スプリング
重量
2.2 kg (4.8 lbs)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • バルブ・アセンブリ・モジュールは取り外し可能なので修理が簡単
  • 幅広く圧力設定を選べるので感度に優れている
  • ピストン式センサが優れた安全性と信頼性を発揮
  • 非平衡型ステムによる確動遮断
  • 入口側および出口側ゲージポートを標準装備
  • はんすべての圧力範囲でレギュレータのベントをゼロ bar / psig に設定可能
  • 真ちゅう製またはステンレス鋼製を選択可能
  • 各種追加工を利用可能
