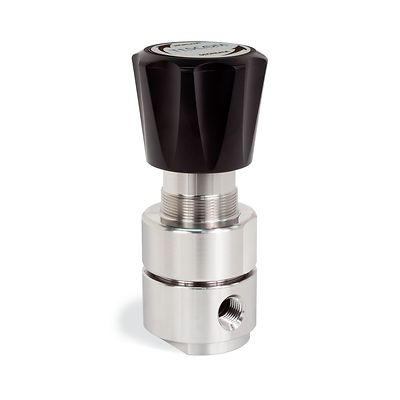

Tescom-P-44-5000

TESCOM™ 44-5000 シリーズ・シングルステージ圧力レギュレータ

製品概要

44-5000 シリーズは、特殊、腐食性および自然発火性のガス用の、コンパクトで軽量な高純度のアブソリュート一段式レギュレータです。拡散抵抗メタル・ダイヤフラム・シーリングなので、ガス純度と完全性を保証できます。出口圧力が大気圧以下の場合に最適です。ガス・クロマトグラフ・サンプリング装置、 供給装置シリンダ型レギュレータ、および低蒸気圧炭化水素ガスでの使用に最適です。

圧力定格
最大入口圧力: 8.3、27.6、241 bar / 120、400、3500 psig
出口圧力範囲: 50 mm Hg 絶対圧 - 1.0 bar / 15 psig、1.7 bar / 25 psig、3.4 bar / 50 psig、6.9 bar / 100 psig
本体材質
316 ステンレス鋼または真ちゅう
ダイヤフラムとスプングの材質
316 ステンレス鋼
シート材質
Teflon®
摩擦スリーブ材質
(27.6 および241 bar / 400 および 3500 psig 入口のみ)
br>内側: Teflon®
外側: 316 ステンレス鋼
残りの部品
316 ステンレス鋼(真ちゅう製モデルの場合は真ちゅう)
動作温度
-40°F ~ 165°F / -40°C ~ 74°C
ポートサイズとタイプ
1/4 NPTF、1/4 MS33649
流量係数
8.3 bar / 120 psig 入口: Cv = 0.24
27.6 bar / 400 psig 入口: Cv = 0.15
241 bar / 3500 psig 入口: Cv = 0.06
重量(ゲージ抜き)
0.9 kg (2 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 費用対効果に優れた減圧制御
  • コンパクトサイズ
  • 3 種類の入口圧力定格により、特殊使用にも適応可能
  • 4 種類の出口圧力レンジを選択可能
  • パネル取り付け可能(パネルナット 8686-1 が必要)
  • 各種ポートオプションを選択可能
  • NACE 準拠設計を選択可能
