Tescom-P-44-5200

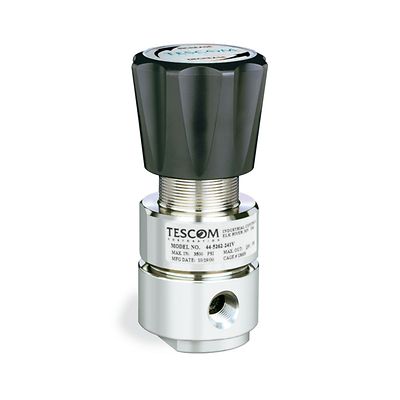

TESCOM™ 44-5200 シリーズ圧力レギュレータ制御

製品概要

44-5200 シリーズは、重作業サイクル用に設計されたコンパクトなピストン感知式減圧レギュレータです。ベントまたはエアロードをオプションで選択し、ER5000 電空コントローラで使用できます。試験装置、校正スタンド、製造装置の使用向けに理想的です。

最大入口圧力
27.6および241 bar / 400および3500 psig
出口圧力範囲
  1~25、1~50、2~100、2~250、5~500、5~600 psig
  0.07~1.7、0.07~3.4、0.14~6.9、0.14~17.2、0.35~34.5、0.35~41.4 bar
材質
本体、ピストン:316 ステンレス鋼または真ちゅう
ボンネット:300 シリーズステンレス鋼または真ちゅう
シート: Vespel®
O リング: Viton®
フィルタ(40 ミクロン):316 ステンレス鋼
残存部品
300シリーズステンレス鋼および真ちゅう
動作温度
-26~93°C (-15°F~200°F)
-40°C~204°C (-40°F~400°F) の拡張温度範囲については、TESCOM までお問い合わせください。
ポートのサイズとタイプ
1/4 NPTF
流量係数
Cv = 0.06、0.15
負荷タイプ
ドーム、エア
重量(ゲージなし)
0.9 kg (2 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • コンパクトで対費用効果に優れた設計
  • 気体または液体環境向け
  • ピストン感知式なので信頼性が高く、耐用年数も長い
  • 標準モデルに1/4" NPTF ゲージポートを装備
  • 材質は真ちゅう製またはステンレス鋼製
  • 調整式ストッパが最大出口圧力を制限
  • 入口圧力が 414 bar / 6000 psig の修正モデルを選択可能
  • ベントとキャプチャーベントがあり、NACE に準拠した設計が可能
