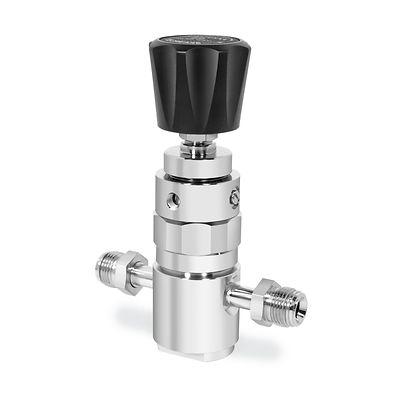

Tescom-P-449-254

TESCOM™ガス圧力レギュレータ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

449-254シリーズ高純度、高流量減圧レギュレータは、高圧バルク特殊ガス供給システム (BSGS) に最適です。449-254シリーズはCv = 1.0、10 Raの表面仕上げを備え、Hastelloy®トリムで使用できます。入口圧力は1500 psig / 103 baで、出口圧力は最大400 psig / 27.6 barです。

仕様

圧力定格
最大入口圧力：1500 psig / 103 bar
出口圧力レンジ：25～400 psig / 1.7～27.6 bar
材質
本体：316L VARステンレス鋼
ダイアフラム： Elgiloy®
シート： PCTFE
トリム： Hastelloy®
バルブ：Hastelloy®
動作温度
-40°F～140°F / -40°C～60°C
ポートサイズとタイプ
1/4"オススイベル（高流量）
1/4"メススイベル（高流量）
1/2"オススイベル
1/2"メススイベル
1/2チューブスタブ
流量係数
Cv = 1.0
重量
1.6 kg (3.5 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 高純度バルク特殊ガス供給システムの要求に対応するために特別に設計されています。
  • 実証済みのデザイン、高いコンセント性能、気泡タイトな遮断弁、および標準的なHastelloy® トリムは、要求の厳しいレギュレータアプリケーションに必要な信頼性を提供します
  • メタル・ダイヤフラム・シール
  • Cv = 1.0（濡れた表面上に10μマイクロインチ仕上げ）
  • SEMI F19およびSEMIモジュール式インターフェース仕様に準拠

文書と図面
