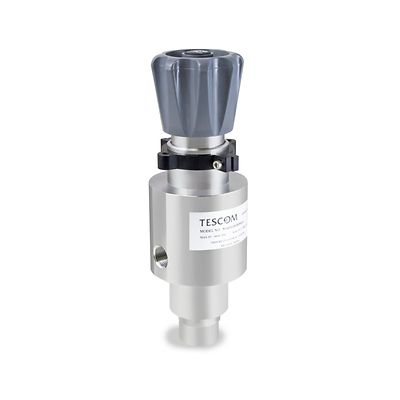

Tescom-P-50-4000

TESCOM™ 50-4000 シリーズ HPU 海底坑口レギュレータ

お見積りのご依頼
注文状態の確認
動画を見る
エキスパートに相談する

製品概要

一体型バイパスバルブ付きの 50-4000、50-4100、50-4200 シリーズ減圧レギュレータは、生産コストとメンテナンスコストを削減します。今までに類を見ないこれらのレギュレータは、高圧水グリコールを制御し、加圧時間を短縮し、レギュレータの耐用年数を延長します。油圧パワーユニット（HPU）と坑口制御パネルに最適です。

仕様

最大入口圧力
10,000、15、000、20,000 psig / 690、1034、1379 bar
出口圧力範囲
9000 ～ 20,000 psig / 621 ～ 1379 bar
8000 ～15,000 psig / 552 ～ 1034 bar
6000 ～ 15,000 psig / 414 ～ 1034 bar
4000 ～ 10,000 psig / 276 ～ 690 bar
2000 ～ 6000 psig / 138 ～ 414 bar
2000 ～ 4000 psig / 138 ～ 276 bar
1700 ～ 2500 psi
本体材質
316 ステンレス鋼、Nitronic® 60 (20,000 psig / 1379 bar 入口)
シート材質
メインバルブ、ベント: 17-4 ステンレス鋼、Vespel®
O リング
Buna-N, Viton®, EP
バックアップリング
CTFE
残りの部品
316 シリーズステンレス鋼、17-4 ステンレス鋼、Nitronic® 60
50-4000 ポートサイズとタイプ
3/8"、1/2"、9/16"
1/4" BSPP、1/4" NPTF、1/4" NPTF（高圧）、1/4" NPTF（中圧）
50-4100、50-4200 ポートサイズとタイプ
3/8"、9/16"
1/4" NPTF（高圧）、1/4" NPTF（中圧）
動作温度
-15°F ～ 165°F / -26°C ～ 74°C
流量係数
Cv = 0.12 (制御レギュレータ)
Cv = 1.9 (統合型バイパス)
重量（概算）
50～4000: 15 lbs / 6.8 kg
50～4100: 20 lbs / 9.1 kg
50～4200: 20 lbs / 9.1 kg
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • ユニークな統合型バイパスバルブが高圧システム設計を簡素化し、その結果、部品数とリークパスが減少して安全性が向上します。
  • HPU ユニットへの 50-4000 シリーズの追加により、複雑な始動手順が簡素化され、長い供給パイプラインの充填に関連したダウンタイムが短縮されます。
  • 最大 1379 bar / 20,000 psig の圧力で流量の大きな変化を制御します。
  • ステムおよびシールの新設計が、重要な高圧水ベースの油圧用途での耐用年数を延ばします。
