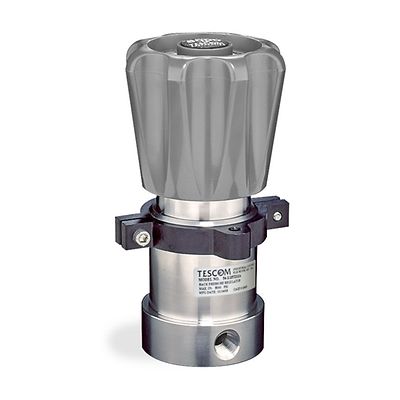

TESCOM™ 54-2100 シリーズ背圧液体レギュレータ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

54-2100シリーズ背圧レギュレータは、圧力が15,000 psig / 1034 barの液体環境に最適です。20,000 psig / 1379 barおよび30,000 psig / 2068 bar向けの追加工も選択できます。強化ステンレス鋼シートとステムにより、過酷な環境で使用しても摩耗耐性に優れています。ポンプ吐出圧制御、薬液注入、バースト試験に最適です。

仕様

最大入口圧力
1034 bar / 15,000 psig
制御圧力範囲
0～500、0～800、10～1500、15～2500、25～4000、50～6000、200～10,000、300～15,000 psig
0～34.5、0～55.2、0.69～103、1.0～172、1.7～276、3.4～414、13.8～690、20.7～1034 bar
材質
本体： 316ステンレス鋼
シートおよびポペット： 17-4ステンレス鋼
Oリング：部品番号選択表を参照
バルブシール： Vespel®
残りの部品： 300シリーズステンレス鋼
バックアップリング（入口圧力範囲）
  2500～10,000 psig / 172～690 bar： Teflon®
  15,000 psig / 1034 bar： CTFE
センサーシール（入口圧力範囲）
  500～10,000 psig / 34.5～690 bar： CTFE
  15,000 psig / 1034 bar： Vespel®
動作温度
-26℃ ～ 74℃ (-15°F ～ 165°F)
ポートのサイズとタイプ
1/4"、3/8"、1/2"（NPTF/SAE/MS33649のみ）、9/16"（MP/HPのみ）、3/4"（MPのみ）
SAE、NPTF、MS33649、高圧/Amico、中圧/Slimline
流量係数
Cv = 0.08
負荷タイプ
スプリング、ドーム、エアー
重量
5 lbs / 2.3 kg
追加情報
カスタム修正またはシステムソリューション一式については、最寄りの営業所にお問い合わせください。

機能

  • 制御圧力範囲の精度は± 1%
  • 簡単に調整可能な低トルクハンドノブ操作、ドームロード式/エアロード式モデルを選択可能
  • 強化ステンレス鋼シート
  • 安全で信頼性の高いピストン式センサ
  • パネル取付けが標準
  • TescomのエアアクチュエーターとER5000電空コントローラに対応
