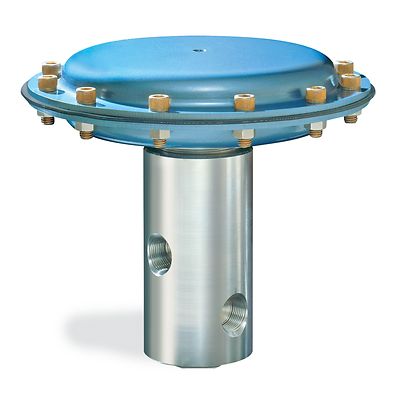

Tescom-P-54-2200

TESCOM™ 54-2200 シリーズ圧力レギュレータ油圧

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

54-2200シリーズ減圧レギュレータは、高流量および高圧の油圧アプリケーション用に設計されています。入口圧力と出口圧力は、60 GPM / 127 LPMまでの流量Cv = 2.0で8000 psig / 552 barまで定格されています。スプリング、エアー、ドームのロード式バージョンが用意されています。硬化ステンレス鋼のシートとポペットは優れた耐摩耗性を発揮します。水圧式防爆機（BOP）、油圧パワーユニット（HPU）、油圧コンポーネントのテストに最適です。

仕様

最大入口圧力
8000 psig / 552 bar
出口圧力範囲
1500、3000、5000、6000、8000 psig / 103、207、345、414、552 bar

すべての圧力範囲で、0 psigまでのレギュレータベント
材質
本体： 303または316ステンレス鋼、メインバルブセンサー： 17-4 PHステンレス鋼Oリング： Buna-N、Viton-A®、Kalrez®、エチレン、プロピレン、バックアップリング： Teflon®
ボンネット、残りの部品
303ステンレス鋼
周囲動作流体媒体温度
-40°F～200°F / -40°C～93°C（選択されたシール材によって異なりますので、TESCOMにご相談ください）
ポートのサイズとタイプ
3/4
SAE、NPTF、MS33649
1/2、1
フランジ
流量係数
メインバルブ: Cv = 2.0
Vent Valve: Cv = 1.6
負荷タイプ
スプリング、ドーム、エアー
重量 (概算)
6.8 kg (15 lbs)
追加情報
カスタム修正またはシステムソリューション一式については、最寄りの営業所にお問い合わせください。

機能

  • 厳しい条件のための頑丈な設計
  • 圧力減衰オリフィスにより安定性が向上
  • ピストン式センサ、バランス型メインバルブポペット、調整不能な手動ベントシステム
  • 硬化17-4ステンレス鋼シートにより、砥粒油圧アプリケーションにおいて、長い製品寿命を実現します
  • 側面取り付けが標準
  • スプリング、油圧/ドーム、エアロード式バージョンで利用可能
  • TESCOM ER5000 電動空気圧コントローラに対応
  • フランジ付き端接続あり
