Tescom-P-54-2300

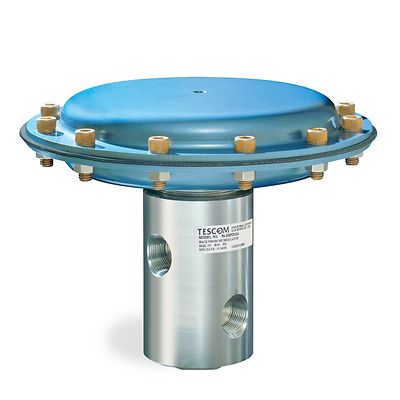

TESCOM™ 54-2300背圧レギュレータ

製品概要

54-2300シリーズ油圧式背圧レギュレータは、5-50 GPMからの流量制御が可能で、ER5000電空コントローラーと併用するとエアロードで使用できます。油圧テストスタンドおよびプロセス制御に最適です。

最大入口圧力
  スプリングおよびドームロード式:5000 psig / 345 bar
  空気作動式:10,000 psig / 690 bar
制御圧力レンジ
1000、1500、2500、3500、5000および10,000 psig / 69.0、103、172、241、345および690 bar
材質
本体:303または316ステンレス鋼
シート、ポペットおよびセンサー: 17-4 PHステンレス鋼
Oリング: Buna-N、Viton®、エチレンプロピレンまたはポリウレタン
バックアップリング:PTFE
ボンネット(スプリングロードのみ)、残りの部品
303ステンレス鋼
動作温度(媒体)
-40°F to 165°F / -40°C to 74°C(Oリングの材質に応じた動作温度範囲。)
ポートサイズとタイプ
1/2, 3/4
SAE、NPTF
1
フランジ
流量係数
Cv = 1.6
負荷タイプ
スプリング、ドーム、エアー
重量
スプリングおよびドームロード式:15 lbs / 6.8 kg
空気作動式:30 lbs / 13.6 kg
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 潤滑油以外の媒体に使用できるリングを装着
  • 制御圧力最大10,000 psig / 690 bar
  • 流量係数Cv = 1.6
  • 優れたクラッキング圧力と吹止まり圧力の差圧
  • 重作業用に強化されたメタルシート
  • スプリング、ドーム、空気作動式ロードを選べる
  • 側面に取付穴を標準装備
  • フランジ付き端接続あり
