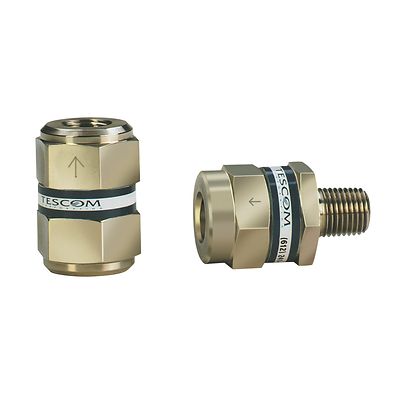

Tescom-P-98 Series

TESCOM™ 98高圧フィルタ

製品概要

98シリーズ高圧フィルタは、ミニインラインおよびTEEタイプの設計で最大10,000psig / 690barの動作圧力定格を提供します。微粒子汚染から保護するために、圧力制御部品の前のろ過で使用するのに最適です。

最大定格作動圧力
98-1010ミニインラインシリーズ:6000 psig / 414 bar
98-1110 ティータイプシリーズ:6000-10,000 psig / 414-690 bar
98-1210 インラインシリーズ:3000-10,000 psig / 207-690 bar
材質:98-1010ミニインラインシリーズ
本体:304ステンレス鋼
I内部フィルタ - 10ミクロン:プリーツ304ステンレス鋼
材質:98-1110ティータイプシリーズ
本体:303ステンレス鋼
内部フィルタ - 10ミクロン:プリーツ304ステンレス鋼
Oリング:Buna、Teflon®またはViton®
材質:98-1210インラインシリーズ
本体:3000 psig / 207 bar - 303ステンレス鋼
6000, 10000 psig / 414, 690 bar - 17-4ステンレス鋼
フィルタ - 10ミクロン:304ステンレス鋼
Oリング:Buna、Teflon®またはViton®
作動温度:98-1010ミニインラインシリーズ
-196°C ~ 288°C / -320°F ~ 550°F
作動温度:98-1110ティータイプシリーズ
Buna Oリング:-20 ~ 165°F / -29 ~ 74°F
Teflon® Oリング:-40 ~ 165°F / -40 ~ 74°F
Viton® Oリング:-0 ~ 220°F / -18 ~ 104°C
作動温度:98-1210ティータイプシリーズ
Buna Oリング:-20 ~ 165°F / -29 ~ 74°C
Teflon® Oリング:-40 ~ 165°F / -40 ~ 74°F
作動温度:98-1210ティータイプシリーズ
Viton® Oリング:0 ~220°F / -18 ~104°C
E.P.Oリング:-40 ~ 225°F / -40 ~107°C
ポートサイズとタイプ:98-1010
1/4"、3/8"、1/2"
雌型 NPTF、雌型/雄型 NPTF (1/4" および 1/2" のみ)、MS33649雌型/MS33656雄型
ポートのサイズとタイプ:98-1110
1/4、3/8、1/2
雌型NPTF、MS33649、SAE
ポートのサイズとタイプ:98-1210
1/4 "、3/8"、1/2 "(3000および6000 psig / 207および414 barのみ)
雌型NPTF /雄型MS33649
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 最大作動圧力定格 10,000 psig / 690 bar
  • インライン、ミニインライン、TEEタイプがあります。洗浄可能なエレメントが運転コストを削減
  • プリーツ式、10ミクロン、304ステンレス鋼内部フィルタ材質で汚染物質の最大抑制
  • 洗浄可能なエレメントが運転コストを削減
