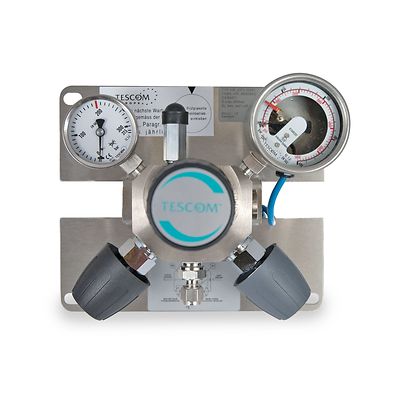

Tescom-P-Compact Panel

TESCOM™ コンパクトパネル圧力レギュレータ

製品概要

コンパクトパネルは、実験施設内の分析ガスの圧力制御装置向けの中央ガス供給ユニットです。要件に応じて、これらのユニットは、連続ガス供給を可能にするために予備のボンベに切り替えます。接触ゲージを使用すると、空のガスボンベを監視することができます。本製品は実験室用途においてガスの分配のための中央ガス供給向けに最適です。レーザ切断用途や連続ガス供給を必要とする様々な他のプロセス向けのガス供給に最適です。

流体媒体
非腐食性/腐食性のガスおよび 6.0(99.9999 Vol%)の高純度までの混合物。
圧力定格
最大入口圧力: 300 bar / 4350 psig
出口圧力範囲:
  0~10 bar / 0~145 psig
  0~20 bar / 0~290 psig
リークレート
10-7 mbar l/s He
材料
本体: ステンレス鋼またはニッケルメッキ真ちゅう
ダイヤフラム: 316L ステンレス鋼
動作温度
-4°F ~ 158°F / -20°C ~ 70°C
公称流量
窒素ベースで 10m 3 / h、Cv = 0.06
洗浄
酸素サービスのために洗浄
入口および出口のポートサイズおよびタイプ
G 3/8 雌型
圧縮継手 6 mm
出口のポートタイプおよびサイズ
Processプロセス出口 outlet: G 1/4
  パージガス: G 1/4
  安全バルブ: M 12x1
重量
7.9 kg / 17.6 lbs - 2x1 シリンダ
3.7 kg / 8.1 lbs - 1 シリンダ
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • バルブとプレッシャーレギュレータが一体構造のため、接続数が少なく、内部容積が最小限に抑えられています
  • ECD(電子捕獲検出器)用途に適しています
  • 短いパージ時間でシリンダを交換
  • プロセスまたは不活性ガスによるパージ
  • 簡単かつ迅速なメンテナンス - P&ID はパネルの前面にあります
  • 腐食性環境向けのステンレス鋼取付板
  • 非常にコンパクトなデザイン(大部分のガスキャビネットに適合)
  • 全バージョンの入口にフィルタエレメントが含まれています
