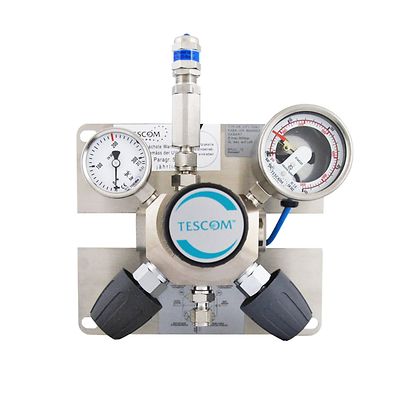

Tescom-P-High Pressure Panel

TESCOM™ 高圧パネルレギュレータ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

高圧パネルは、実験施設内の分析ガスの圧力制御装置向け中央ガス供給ユニットです。接触ゲージを使用すると、ガスボンベの充填圧力を監視することができます。本製品は、実験室用途で、ガス分配用の高圧中央ガス供給に最適であり、ECD（電子捕獲型検出器）用途に適しています。

仕様

流体媒体
非腐食性・腐食性ガスおよび最大 6.0 (99.9999 Vol％) の高純度混合物向け。
圧力定格
最大入口圧力:
2900 psig / 200 bar
4350 psig / 300 bar
出口圧力レンジ
2175 psig / 150 bar
材質
クロムメッキ真鍮またはステンレス鋼
動作温度
-4°F ～ 158°F / -20°C ～ 70°C
流量係数
Cv = 0.06
重量
9.26 lbs / 4.2 kg
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 最大 2175 psig / 150 bar までの非常に高い作業圧力向け
  • パージバルブ付きの入口セクション、プロセスまたは不活性ガスによるパージ
  • 使いやすく安全な操作（リリーフバルブを含む）
  • バルブと圧力レギュレータが一体化されているため、わずかな接続と内部容積が最小限に抑えられています
  • すばやく簡単な設置
  • 小さな寸法
  • 腐食性環境向けのステンレス鋼取付板
  • 高圧、耐圧防爆タイプの接触ゲージが使用可能
