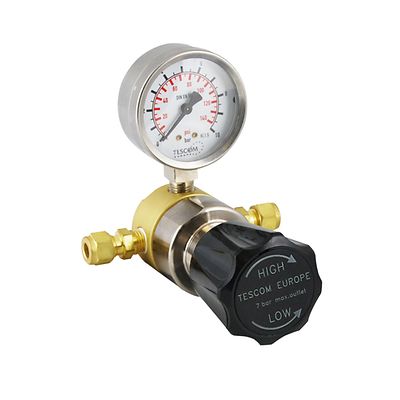

Tescom-P-Line Pressure Reducers Purity 6

TESCOM™ ガス配管圧力レデューサ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

配管圧力レデューサ（純度 6.0）は、信頼性が高く正確な 44-2200 および 44-3200 シリーズに基づいています。これらのユニットには、コンプレッションフィッティングとアウトレット圧力用の圧力ゲージが同梱されています。ライン圧力制御とガス供給ラインの第二段レギュレータに使用するのに最適です。

仕様

最大入口圧力
D45001：241 bar / 3500 psig および 27.6 bar / 400 psig
D45002：207 bar / 3000 psig および 34.5 bar / 500 psig
出口圧力レンジ最大
D45001：1.7、3.4、6.9、17.0、34.5 bar / 25、50、100、247、500 psig
D45002：1.7、3.4、6.9、10.3、13.8 bar / 25、50、100、150、200 psig
流体媒体
非腐食性ガスと、最大純度 6.0（99.9999 Vol％）の真鍮とステンレス鋼の混合物（ステンレス鋼の腐食性ガス用）
材質
本体：真ちゅうまたは 316L ステンレス鋼
ボンネット：ニッケルメッキ真ちゅう、ステンレス鋼（オプション）
シート：Teflon®
動作温度
-40°C ～ 70°C / -40°F ～ 158°F
流量係数
D45001：Cv = 0.06 (HP)、Cv = 0.15 (LP)
D45002：Cv = 1.0
大気に対する漏れ率
10-8 mbar l/sec He
ポートサイズとタイプ
D45001：3x NPTF 1/4"
D45002：2x NPTF 1/2"
ゲージ：NPTF 1/4"
重量（概算）
D45001：1.1 kg / 2.4 lb
D45002：1.8 kg / 4.0 lb
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • ゲージで事前に組み立てられ、圧縮継手が付属している
  • ステンレス鋼ダイヤフラムを使ったメタルトゥーメタルのシールによる安全性と信頼性の向上
  • D45002 での優れた制御能力を備えた高い流量能力
  • 出口圧力のプリセット（オプション）
  • パネルの設置に好適
