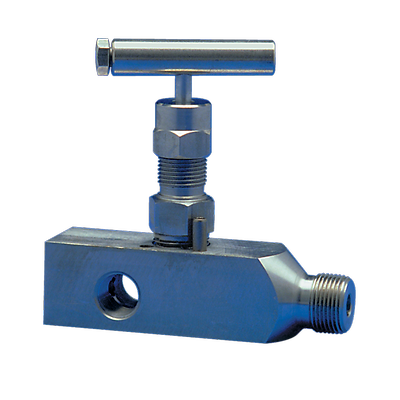

Tescom-P-m5a

TESCOM™ Anderson Greenwood 計装シリーズ M5A マルチポート・ゲージ・バルブ

製品概要

9.5 mm(⅜ インチ)オリフィスを備えたマルチポート・ゲージ・バルブ。交換可能かつロッドで清掃可能なメタルシートまたはソフトシートを使用でき、最大 414 barg(6,000 psig)の圧力に対応します。

機能

  • 漏れ点を減らし、機器を設置する場合のコンポーネントの最小化とプロセスの浸透によりコストを削減します。
  • コンパクトな設計により、スペース要件を最小限に抑えます。 軽量で接続強度が向上し、ゲージホイップが低減します。
  • ユニークなメタルシートは、高温サービスでの詰まりを低減するためのストレートスルー流路設計を採用しています。
  • 長いボディオプションは、最大 4 インチ(102 mm)のパイプ断熱を可能にします。
  • ソフトシートは交換可能で、再現性の高いバブルタイトシャットオフによりダーティサービスで動作することができます。
  • パッキン部分のミラーステム仕上げにより、スムーズな操作が可能になり、パッキンの寿命が延びます。
  • 金属対金属、ボンネット対ボディ・シールを一定の圧縮状態で保ち、ボンネットのねじの腐食を防ぎ、引っ張り破損の可能性を排除し、確実なシールポイントを提供します。
  • 簡単に調節可能なパッキンは、交換のダウンタイムを減少させ、バルブ寿命を延長します。
  • 安全な後部シートは、ステムの噴出や偶発的な外れを防ぎます。
  • ENC メッキが施された 316 SS は、ステムスレッドのかじりまたは凍結を防止します。
  • 転造されたステム、ボンネット、オス NPT スレッドは、強度を高めます。
