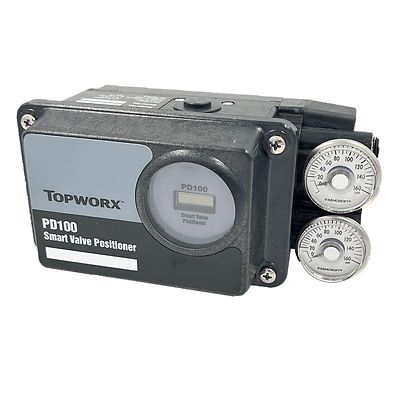

TopWorx™ PD シリーズ・スマート・バルブ・ポジショナ

適合規格 - cULus

PD100 cULus リスト汎用および非発火性、ATEX/IECEx、CE
PD200 cULus リスト汎用および本質安全防爆、ATEX/IECEx、CE

環境定格

IP66、タイプ 4X

通信プロトコル

（PD100）4-20 mA（公称）
（PD200）HART 対応

設定可能なアラーム

（PD100）なし
（PD200）あり

最小電圧

（PD100）アナログ制御用 8.5 VDC
（PD200）アナログ制御用 8.5 VDC、HART 通信用 9.0 VDC

過電圧

36 VDC

電圧低下

12.2 VDC @ 4mA/24 VDC

入力インピーダンス

470 Ω @ 20mA/24 VDC

出力インピーダンス（フィードバック）

800 Ω @ 20mA/24 VDC

アクチュエータ信号

供給圧力の 0% ~ 100%

応答時間

フルスケールの 0.3% 以上

ストローク範囲

線形: 12 ~ 200 mm
回転: 0~120°

ヒステリシス

フルスケールの 1.5%

再現性

フルスケールの 1.5%

直線性

フルスケールの 0.8%

温度範囲

-40°C ～ +65°C (-40°F ～ +149°F)

電気接続

1/2" NPT 雌型

空気圧接続

1/4" NPT 雌型（入口/出口）

給気圧力

2.8 ~ 8 bar（40 ~ 116 psi）

出力空気消費量

8.81 l/m | 0.5N m³/h | 0.31 scfm @ 60 psi | 4 bar | 0.6 cv

ディスプレイタイプ

（PD100）液晶ディスプレイ（LCD）、4 桁の数字
（PD200）液晶ディスプレイ（LCD）、4.5 桁の数字、6 桁の英数字

ローカル制御

（PD100）機械式ボタン 3 個 | 上下および入力
（PD200）機械式ボタン 3 個および磁気式ボタン 3 個 | 上下および入力（カバーを取り外さずに操作するための磁気キーを含む）

アクチュエータの動作

回転および直線、シングルおよびダブル、ダイレクト（DA）、リバース（RA）
