アプリケーション概要
高 圧セパレータレットダウンバルブは、製油所における最も過酷な コントロールバルブ 用途の一つであり、ハイドロクラッカーおよびハイドロトリーター ﾕﾆｯﾄ に設置されています。 高 温高圧セパレーター (HHPS) と低温高 圧セパレーター (CHPS) にはそれぞれ、液体と気体の製品を適切に分離するためにセパレーターのレベルを維持するレットダウンバルブが 二つあります。 同伴ガスおよび触媒と共に複数の成分が関与しているため、これらのバルブは数多くの課題にさらされています。
- ガス放出
- 点滅
- キャビテーション
- 振動溶着
- 同伴触媒
- 腐食性 H2S
侵食、振動過大、騒音などといった現象からの悪影響により、バルブのサイジングと選定が特に困難になります。

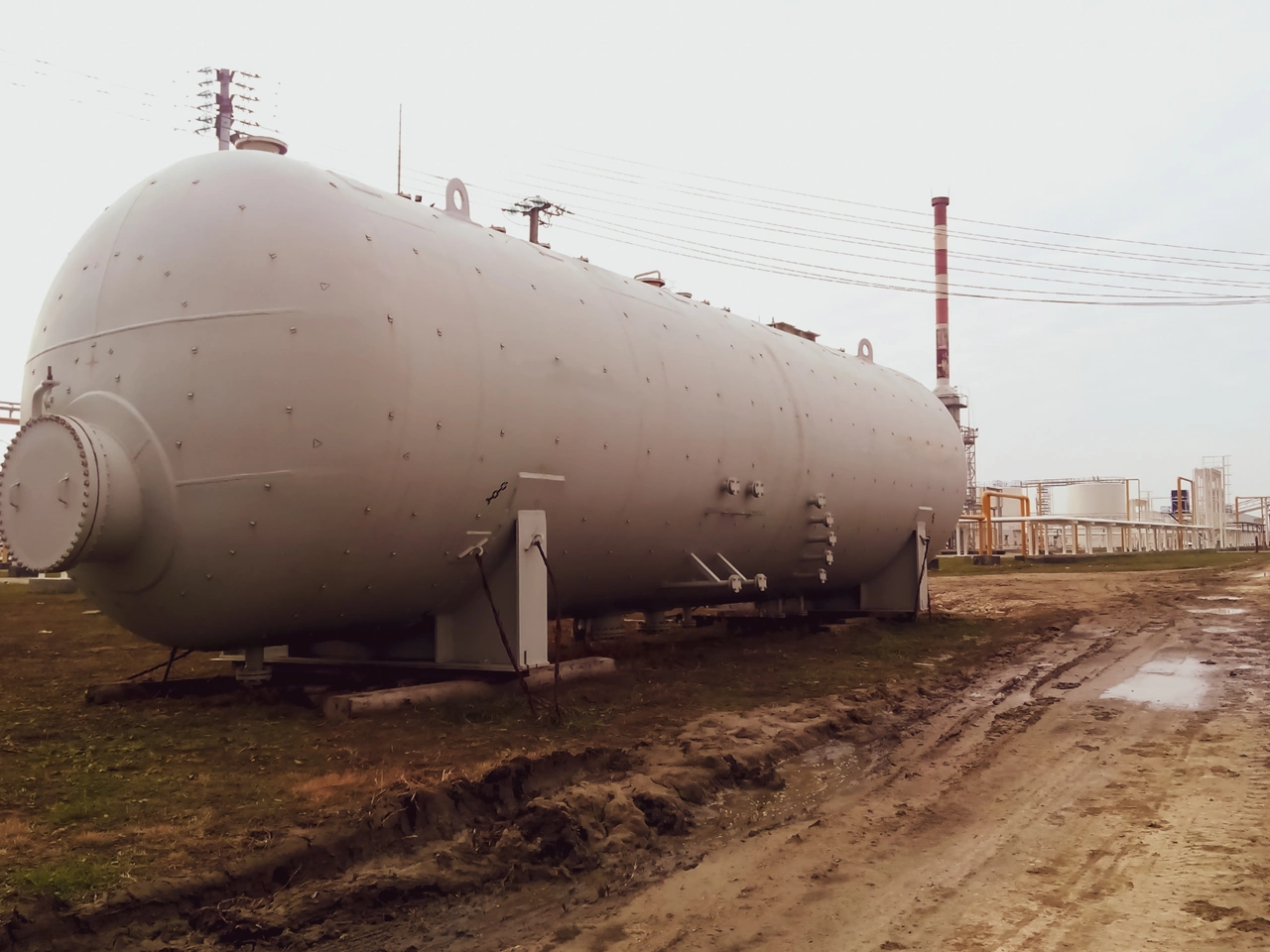

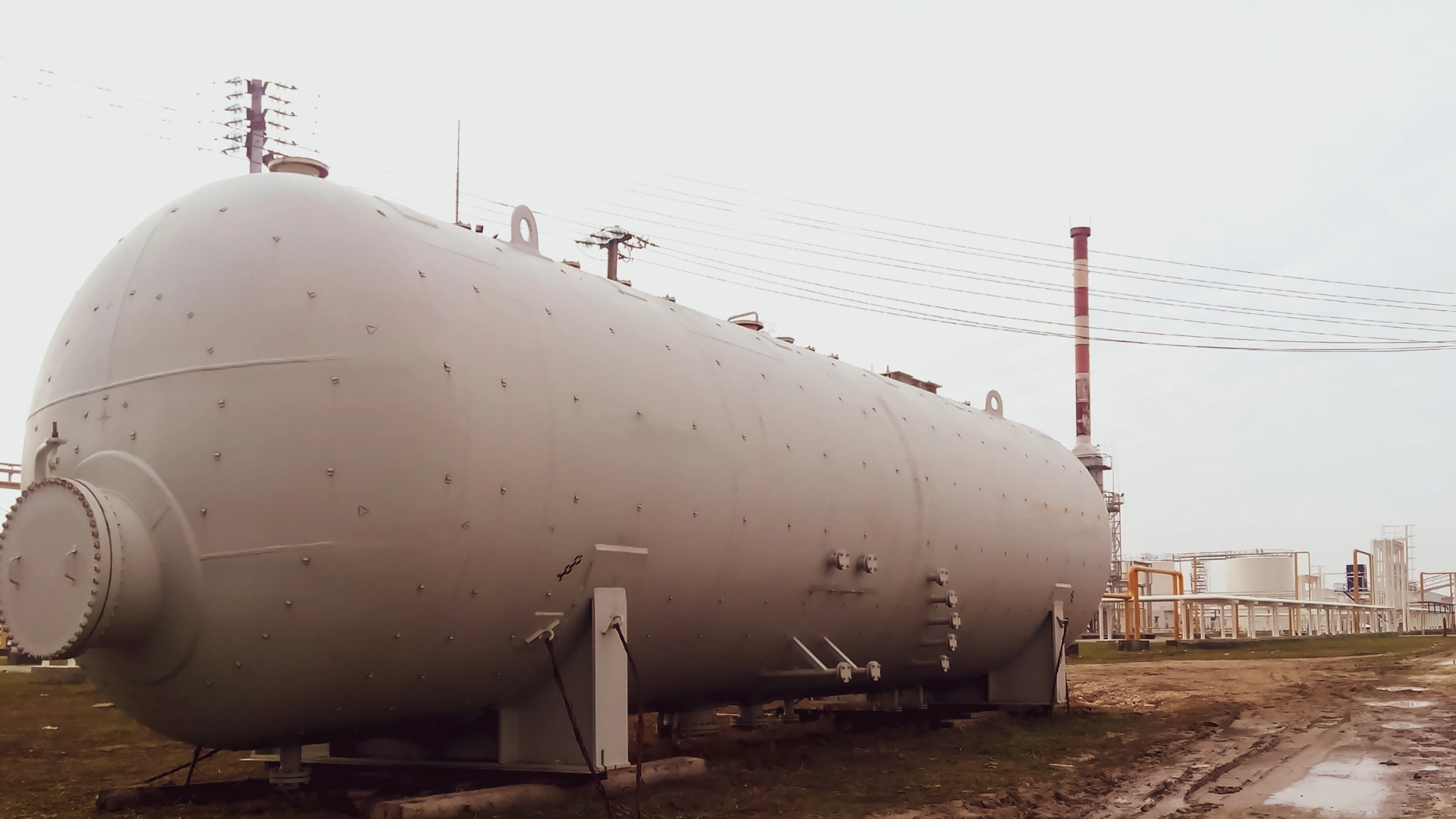

セパレーターの種類
-4:16-9?fmt=webp-alpha&qlt=95)

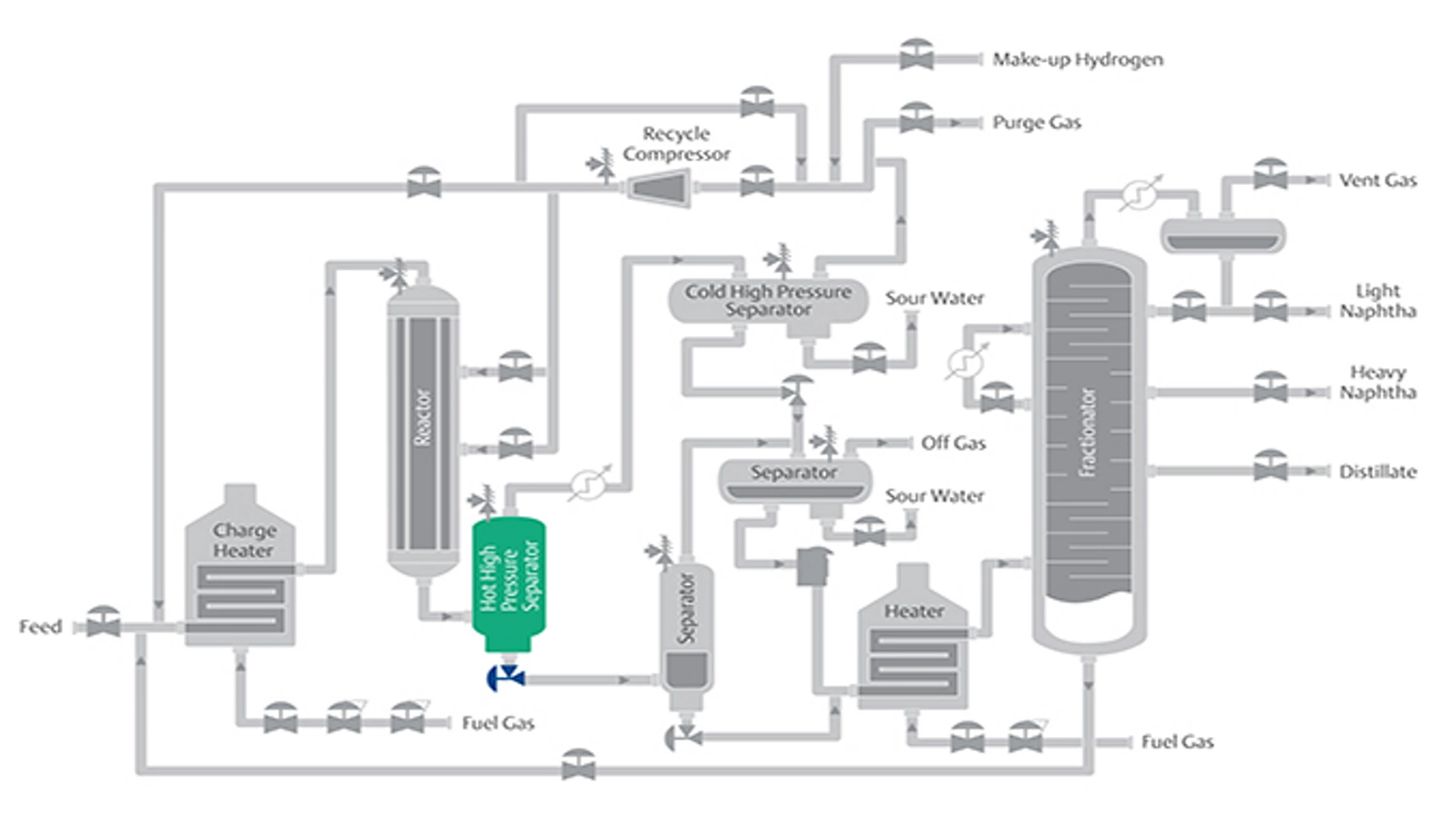

高 温高圧セパレーター (HHPS)
ホット高 圧セパレータ（HHPS）は、重質および明 質の反応生成物を分離し、リアクタからのレットダウン時にフラッシュしてｵﾌする水素を回収します。 重い生成物の流体は、精留塔、ストリッパー、またはその両方に送られます。 明 質生成物の液体は冷却され、アンモニア（NH3）および硫化水素（H2S）を吸収するために洗浄水が注入されます。 この混合物は、リサイクルガス交換器とフィンのファン (HHP セパレーターの冷却器) によって低温高 圧セパレーターに入る前にさらに冷却されます。
-4:16-9?fmt=webp-alpha&qlt=95)

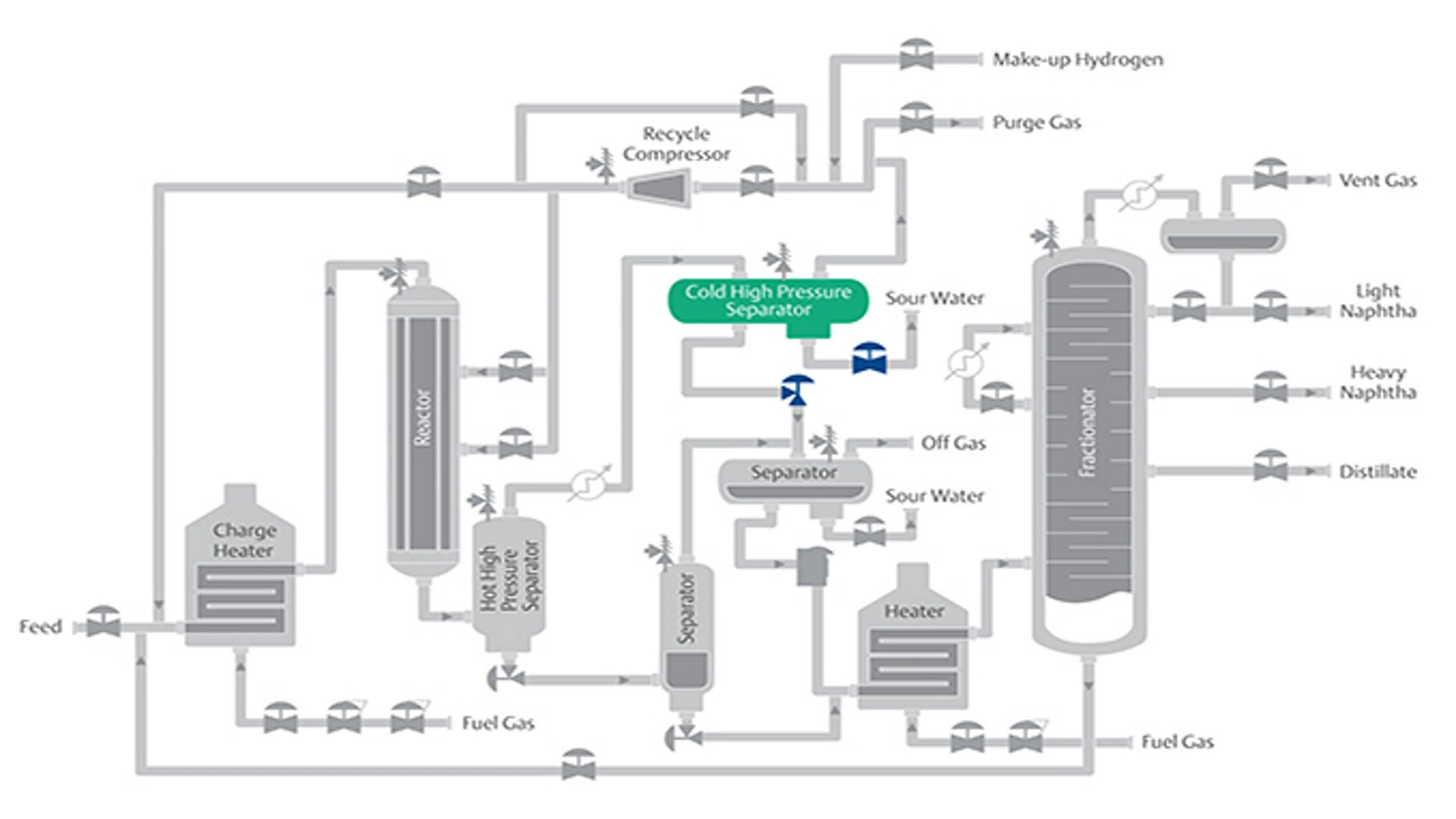

低温高 圧セパレーター (CHPS)
コールド高 圧セパレータ（CHPS）は、オーバーヘッドガス全てがリサイクル コンプレッサ に入る前に高 圧スクラバーを通過するように設計されています。 この ﾗｲﾝ には、緊急時または ﾕﾆｯﾄ のシャットダウン時に ﾕﾆｯﾄ を減圧するための冗長構成のセパレータ減圧バルブが設置されています。 これらのバルブは、短い**時刻:**の間、高 い圧力降下に伴う騒音および振動にさらされます。 高 差圧の減圧、同伴触媒、および二層流体現象により、多段トリムバルブが必要になることがよくあります。 このような状況では、多段式トリムの低ノイズバルブを適用する必要があります。 これらのバルブは通常、作動と計測の耐火要件で指定されています。
セパレーターレットダウン コントロールバルブ ソリューション
ガス放出とフラッシングへの対処

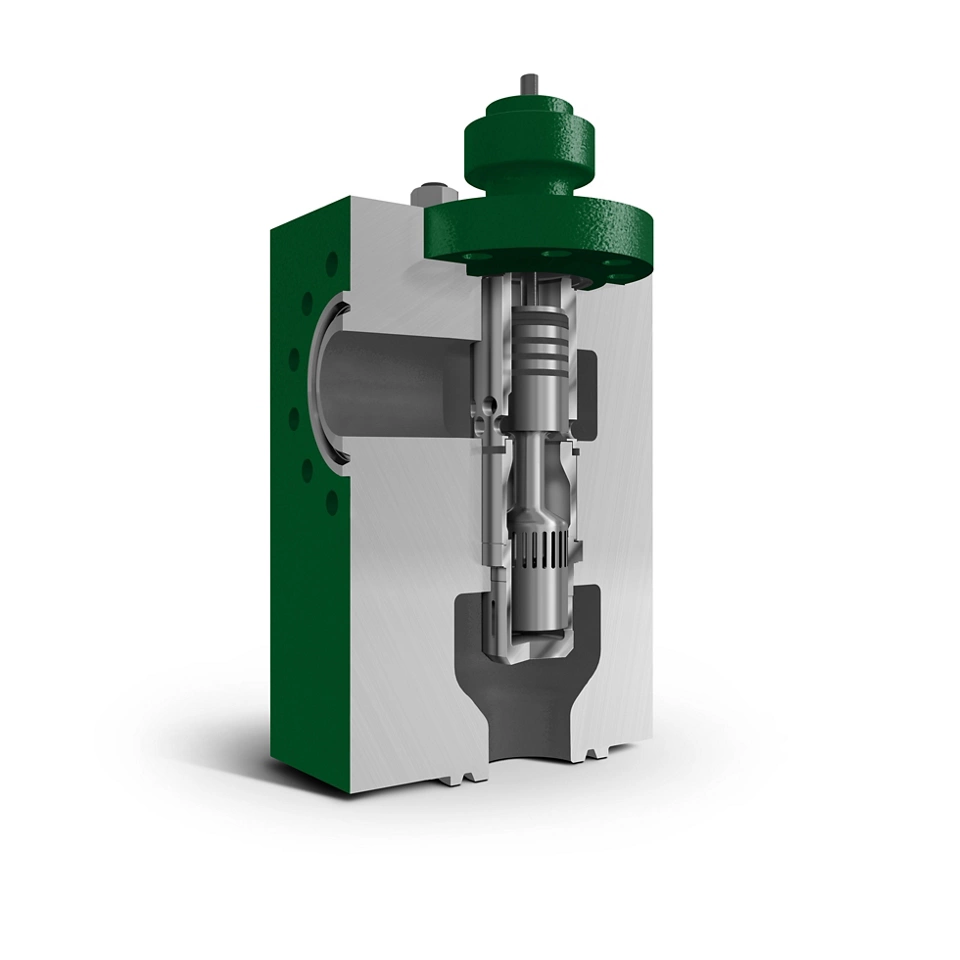

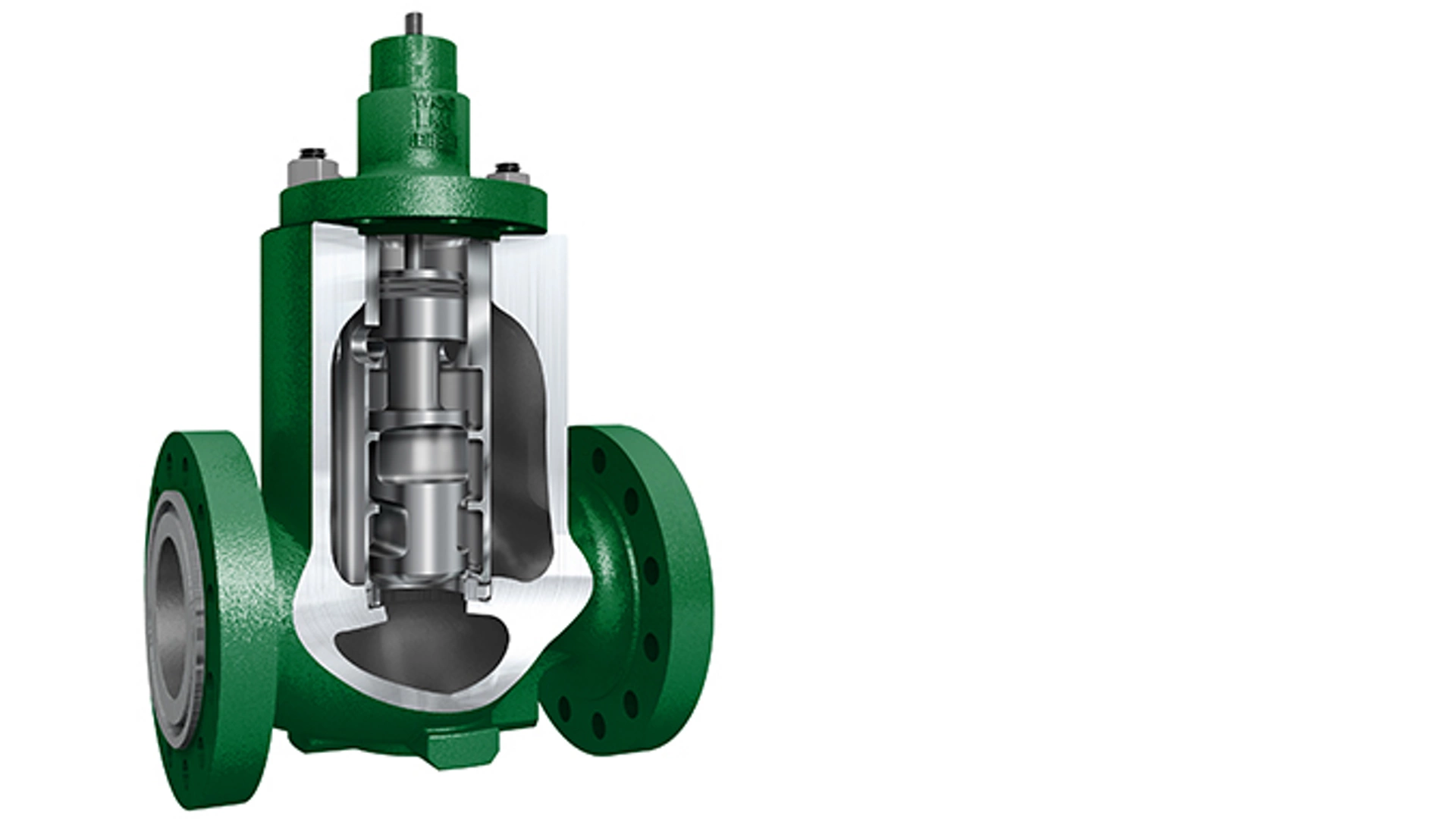

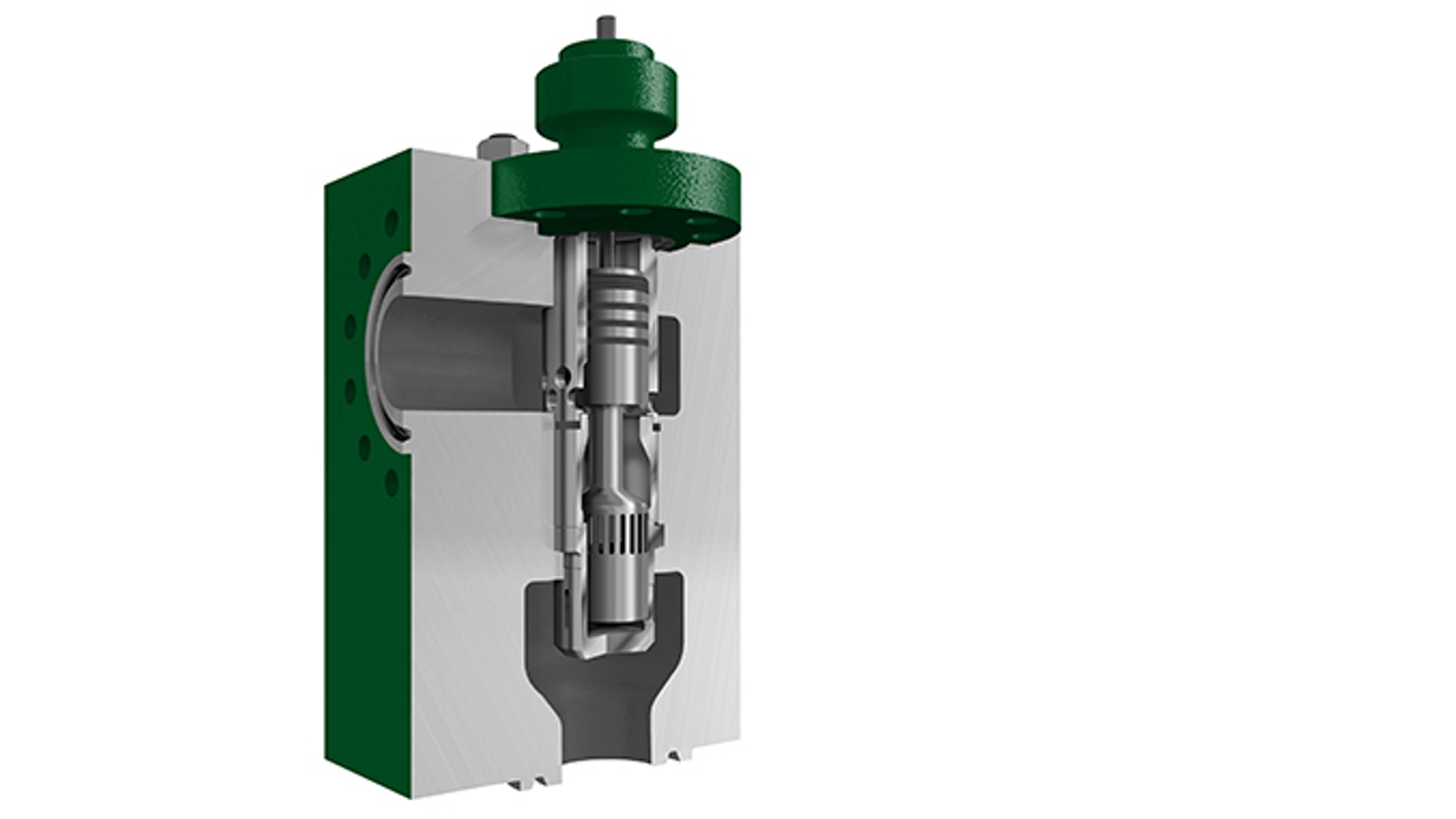

Fisher DST-G トリムは、圧力の低下によって流体からガスが放出（Outgassing）されるクリーンまたはダーティなサービス専用に設計されています。 セパレーターレットダウンバルブにおけるガス放出は通常、流体の流れによって生じるキャビテーションと侵食の 2 種類の損傷を引き起こします。 DST-G トリムは DSTトリムと同じように、圧力降下を段階的に調整し、キャビテーションを防止します。 DST トリムと異なる点は、同伴ガスからの侵食を特殊なスロットが付いた下部ケージによって抑制することです。 これらのスロットは、流体の流れをさらに小さくして、エネルギーの低い噴射へと分離し、損傷の可能性を低くします。
