差圧

差圧は、システム内の 2 点間の圧力差です。 一般的に、さまざまな産業用途で流量やレベルの測定に使用されます。​

流量測定では、流路内に設置されたオリフィスプレート、ベンチュリ管、フローノズルなどの絞り機構によって差圧が発生します。 この絞り機構の前後で生じる圧力差は流量に比例しており、確立された計算式を用いて算出できます。​

レベル測定では、タンク底部の全圧と基準点（通常は大気圧または既知の基準）との圧力差を測定し、その差圧からタンク内の液体の高さを求めます。​

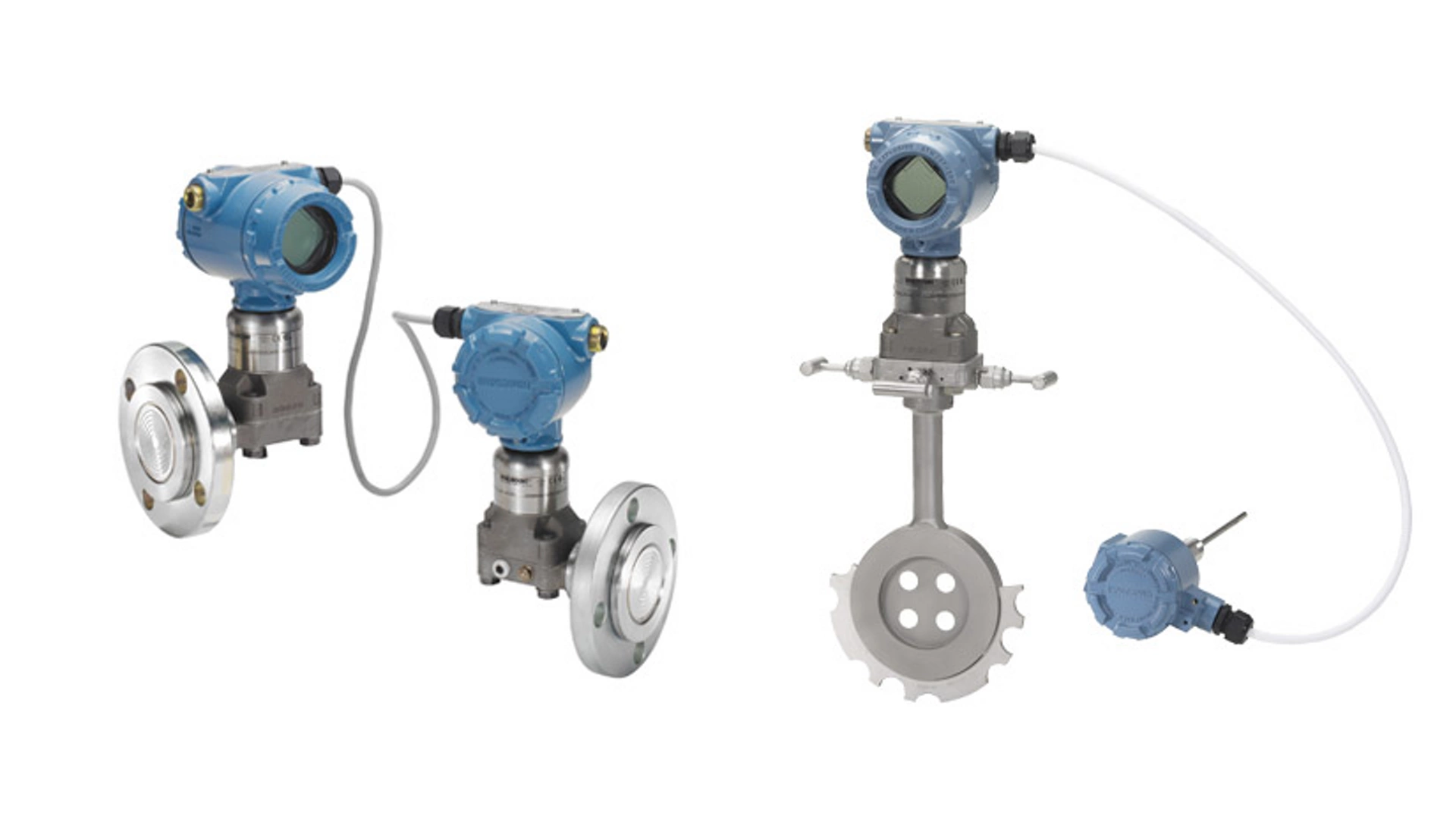

差圧トランスミッタやセンサが、これらの用途で一般的に使用されます。 これらの計器には 2 つの圧力ポートがあり、異なる地点の圧力を測定して差圧を算出します。​

はい、差圧測定は液体と気体の両方に使用できます。 ただし、測定および計算の過程では、密度・粘度・圧縮率などを考慮する必要があります。​

差圧測定の一般的な用途には、パイプラインの流量監視、タンク内の液面測定、HVAC システムの制御、化学・製薬製造におけるプロセス安全の確保などがあります。​

差圧測定の利点には、高精度・高信頼性・設置の容易さに加え、腐食性や有害な物質などのプロセス流体に直接触れることなく、流量やレベルを測定できる点が挙げられます。​

一般的に、差圧伝送器の選定基準には、測定対象の流体の種類、必要な測定範囲、環境条件、既存システムとの互換性、そして精度や応答時間などの特定アプリケーション要件が含まれます。​

差圧伝送器の校正頻度は、使用するアプリケーションの精度要件や環境条件によって異なります。 ただし、精度と信頼性を維持するためには定期的な校正が不可欠であり、一般的には年 1 回または半年に 1 回の実施が推奨されます。​
