サーモウェルについて
概要

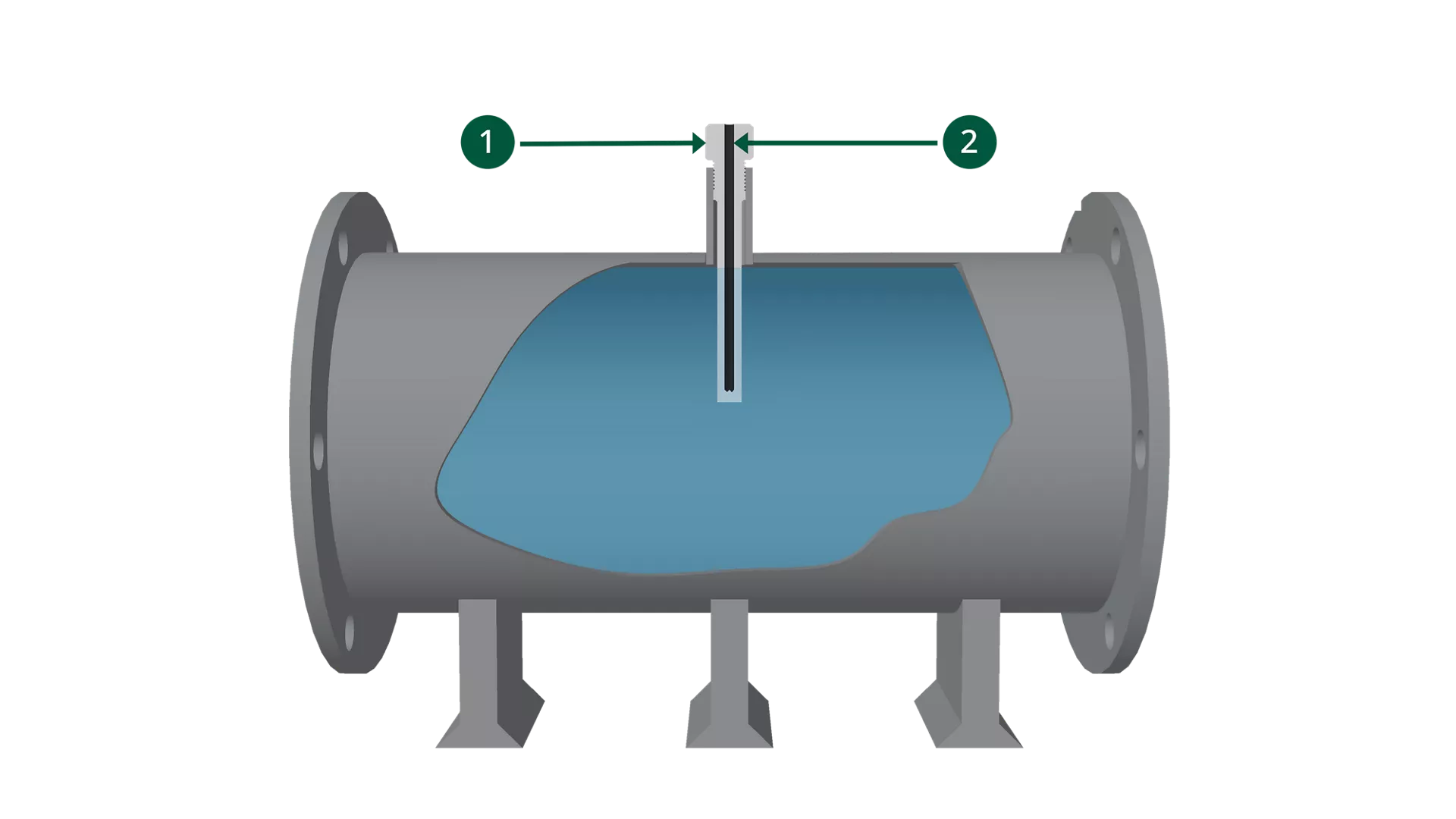

サーモウェル (1) は、プロセス容器や配管に圧入・密閉された閉端金属管であり、流動誘発応力、高圧、腐食性化学物質などの過酷な工業プロセス条件から温度センサ (2) を保護します。 更に、サーモウェルにより、プロセスのシャットダウンを必要とせず、校正や交換のために、センサをプロセスから簡単に取り外すことができます。 ステムの形状に基づいて、サーモウェルを最適化し、応答時間や堅牢性を高めることができます。 温度を最も正確に測定するには、サーモウェルのサイズを調整して、先端をパイプの中心に配置します。
Rosemount™ サーモウェル設計アクセラレータ
サーモウェル設計の第一の悩みを解消
エンジニアは、1 プロジェクトあたり平均 50 時間もの時間をサーモウェルの計算に費やしています。 多くの場合、ASME 規格に合格するためには、従来の試行錯誤的な方法では、サーモウェルタグ 1 個につき 3～4 回の温度ポイントの再計算が必要になります。
Rosemount サーモウェル設計アクセラレータは、サーモウェルの計算を最大 90% 高速で実行でき、設計時間をわずか 15 分に短縮する無料のオンラインサーモウェル計算ツールです。 使いやすく、複雑なプロジェクトでもガイドしてくれるので、無駄な労力やリソースの節約になります。 計算には ASME PTC-19.3 TW 基準を使用し、プロセスとそれを操作する人々を保護するための安全な結果を得ることができます。
MyEmersonアカウントに登録するか、[サイズ] ボタンをクリックして開始します。
ASME PTC 19.3 TW について
温度は、業界でﾌﾟﾛｾｽで最も測定される変数です。 わずかな測定誤差でも、効率、エネルギー消費、製品品質、安全性に悪影響を及ぼす可能性があります。
ASME PTC 4では、効率的で安全な設計を行うために 4 つの定量的な基準（周波数、動的応力、定常状態応力、静水圧制限）を設けています。
Emerson の Rosemount サーモウェル・デザイン・アクセラレータは、PTC 19.3 TW 標準に準拠しており、ASME の創設者たちが 1 世紀以上前に始めたときと同様に、設計者にサービスを提供し続けています。
よくある質問
サーモウェルは、プロセス容器または配管内に設置され、プロセス容器または配管の耐圧部品となる、閉端の金属管です。 サーモウェルにより、温度センサをプロセスから迅速かつ容易に取り外して校正や交換を行うことができ、プロセスの停止や配管または容器の排水が不要です。
サーモウェルは、極端な温度、高圧、腐食性物質、流量によるストレスなど、厳しいプロセス条件による損傷からセンサを保護します。

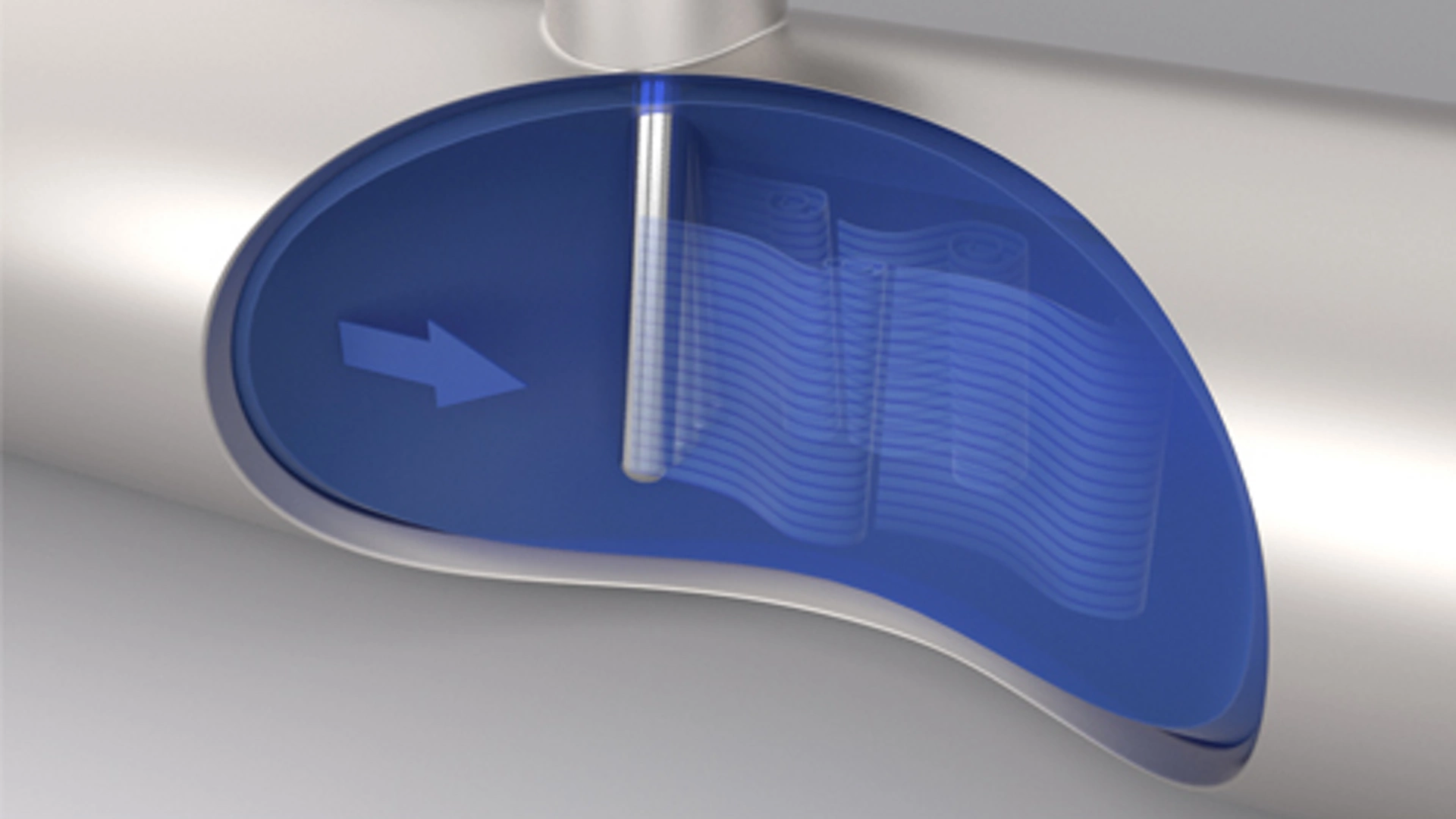

サーモウェルがパイプ内にある場合、プロセス条件によって作用する力によって、サーモウェルの構造的完全性が損なわれる可能性があります（サーモウェルステムの曲がり、ひび割れ、または完全なせん断）。サーモウェルは圧力を保持し、プロセスを含む機器であるため、故障すると、プロセスの漏れ、機器の損傷、人員の負傷につながる可能性があります。サーモウェルの計算は、これらの望ましくない状況の発生を防ぎ、サーモウェルが特定の用途で遭遇する全てのプロセス条件を満たし、それに耐えられるようにするために実行されます。
Emerson の Rosemount サーモウェル設計アクセラレータソフトウェアは、サーモウェルの設計、トラブルシューティング、評価に必要な全ての機能を提供し、プロセスにおける安全性を確保します。 このソフトウェアは、サーモウェルの計算を実行し、適切な計装を提案するだけでなく、プロセス全体を通して設計者をガイドします。 プロセスを簡素化し、困難な側面を自動化し、特定用途のニーズに基づいたソリューションを提供することで、サーモウェル計算の複雑さを軽減します。 これにより、サーモウェルの計算に費やす時間と労力が大幅に作弁され、設計者が他の重要な課題に集中できるようになります。
