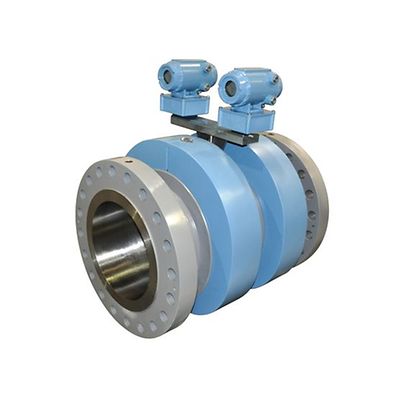

Rosemount-P-3417 4+4 Dual-Configure Gas Ultrasonic Flow Meter

Rosemount™ 3417 4+4 デュアル構成ガス超音波流量計

製品を選択する

サイズ

お見積りのご依頼

製品概要

完全冗長 Rosemount 3417 4+4 超音波流量計は、現場での実績抜群な Rosemount 四経路式の英国ガス社仕様の超音波メータ（OIML R137 1&:2 精度等級 0.5 認定）2 つのパワーを 1 つのボディに統合し、究極の会計測定検証および妥当性確認を実現しました。この高機能なメータは、1 回の動作に対して 2 つの独立した計測を行うため、計測精度、信頼性、稼働可能時間に優れています。革新的な MeterLink™ ソフトウェアが、計器に搭載された超高速 3410 シリーズ電子機器により生成された豊富な予測診断の迅速な取得を可能にするため、流量外乱のリアルタイム検出が可能となり、計測不確実性の低減とメンテナンスの簡易化が実現します。

仕様

管径: DN200 ～ DN1050（8 ～ 42 インチ）、British Gas (BG) による方向決め

流体のタイプ: ガス

精度: 流量校正範囲全体にわたり、相対的に読み取り値の ±0.1%

再現性: 5 ～ 100 ft/s（1.5 ～ 30.5 m/s）で読み取り値の ±0.05%

速度: 定格性能は最大 100 ft/s (30 m/s)、サイズによりオーバーレンジ性能が 125 ft/s (38 m/s) を超える

動作温度範囲: T-21 トランスデューサ: -20°C ～ +100°C (-4°F ～ +212°F)
T-22 トランスデューサ: -50°C ～ +100°C (-58°F ～ +212°F)
T-200 トランスデューサ: –50°C ～ 125°C (–58°F ～ +257°F)

動作圧力範囲: T-21/T-22 トランスデューサ: 689 ～ 27,579 kPag (100 ～ 4,000 psig)
T-21/T-22 トランスデューサ: 縮小 Qmax で利用可能な最小動作圧力 345 kPag (50 psig)
トランスデューサ: 0 ～ 689 kPag (0 ～ 100 psig) 独立したトランスデューサマウントが必要
T-200 トランスデューサ (最大 12” ラインサイズ): 103 ～ 25,855 kPag (15 ～ 3,750 psig)
ラインサイズが 12" 未満の場合、最小圧力はラインサイズに基づいて上昇

材質: 炭素鋼およびステンレス鋼

機能

特許取得済みのトランスデューサ同期方式により、流量計の電子機器がクロス干渉なしで可能な限り最高のサンプリングレートを提供します。
壁面への堆積、液体、詰まり、ガス品質の逸脱などに対するプロセスアラートにより、測定の不確実性を軽減
湿性、酸性、腐食性の環境で最適な性能を発揮する堅牢なチタンカプセル化 T-200トランスデューサを装備しています。
T-200トランスデューサは、特別なツールを使用せずに圧力下で安全に抽出できます（最大管径 12 インチ）
旋回流、流れの交差、非対称の流れ、乱気流を示すフロープロファイルの 3D ビューにより問題解決をスピードアップ
AGA 8（圧縮率）と AGA 10（音速）の自動計算による手動エラーの軽減
2 個のメータを一体化して設置を簡素化。追加のメータ稼働も中間フランジも不要。
メータ性能をベースラインまで簡単に追跡することによりメンテナンスの効率化、校正サイクルの延長、コスト削減
最新の 3410 Electronicsファームウェアアップデートに含まれる新しいスマートメータ性能検証の基本機能により、今までデータ分析とトラブルシューティングに費やしていた時間の大幅な短縮を実現
