  • Rosemount™ 8800 クワッド渦流量計

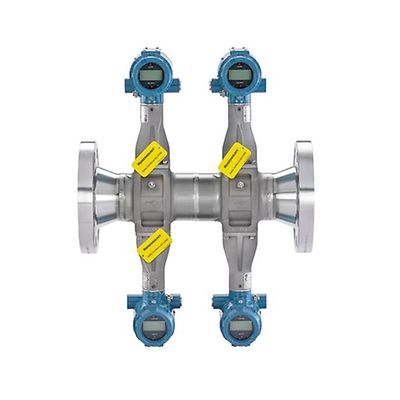

Rosemount-P-8800-Quad-Vortex

Rosemount™ 8800 クワッド渦流量計

ラインサイズを選択
ラインサイズを計算
お見積りのご依頼
参考情報

製品概要

Rosemount 8800 クアッド渦流量計は、2oo3 ボーティングを使用して誤ったトリップを防ぐ究極の冗長流量測定ソリューションを備え、プロセス制御用として 4 番目の集積トランスミッタを搭載しています。Rosemount 8800 クアッド渦流量計は、ガスケットフリーで目詰まりのない計器本体により漏れの可能性がある箇所がなくなるため、プロセスの可用性が最大限に高まり予定外のシャットダウンが減少し、ワールドクラスの信頼性を実現します。

製品

Search
製品の検索結果 7 件中 1-7 件
設定
ワークスペースに追加
設定
ワークスペースに追加
設定
ワークスペースに追加
設定
ワークスペースに追加
設定
ワークスペースに追加
設定
ワークスペースに追加
設定
ワークスペースに追加

仕様

流量計の精度
液体の場合、体積率の ±0.65%
ガスと蒸気の場合、体積率の ±1%
ターンダウン
15:1
出力
HART® 5 または 7 で 4-20 mA
HART® 5 または 7 およびスケーラブルパルス出力で 4-20 mA
アナログ入力ブロック x 2、バックアップ・リンク・アクティブ・スケジューラ・ファンクション・ブロック x 1、インテグレータ・ファンクション・ブロック x 1、PID ファンクションブロック x 1 を備えた FOUNDATION フィールドバス ITK6
機器ステータスおよび 4 つの変数を備えた Modbus RS-485
接液素材
ステンレス鋼 – 316 / 316L および CF3M
ニッケル合金 – C-22 および CW2M
高温度炭素鋼 – A105 および WCB
低温炭素鋼 – LF2 および LCC
デュプレックス UNS S32760 および6A
他の接液部材質については、工場にお問い合わせください。
フランジオプション
ANSI クラス 150～1500
DIN PN 10～PN 160
JIS 10K～40K
フランジはさまざまな面で使用可能
フランジの追加定格については、工場にお問い合わせください。
使用温度
-330°F ～ 800°F (-200°C ～ 427°C)
管径
2" - 14" (50 - 350 mm)

機能

  • デュアルシェダーバー、一体型クアッドセンサおよび検出素子、クアッドトランスミッタの構成により、冗長流量測定への究極のソリューションを提供します。
  • 2oo3 ボーティングによる SIL 3 までの IEC 61508 安全軽装システムでの使用に認証済み
  • 分離センサによりプロセスシールを壊すことなくオンライン交換が可能
  • プラントの可用性を高め、メンテナンスコストを下げ、独自のガスケットフリー流量計本体設計で潜在的なリークポイントを排除
  • クリティカル・プロセス・バルブ（CPA オプション）により、ユーザは二次封じ込めの完全性を確認できるようになり、安全保証レベルが高くなります。
  • 質量バランスセンサとビジュアルフィルタリングを使った適応型デジタル信号処理により、振動耐性を確保
  • 各流量計に内部信号発生器が標準装備されているため、電子検証が容易
  • すべてのセンサ / トランスミッタのペアリングが別々に校正され、参照k係数と呼ばれる固有の校正番号が与えられます。
