スチームトラップとは?
スチームトラップは、スチーム分配システムのスチームは逃さず、コンデンセートと空気を排出するために使用する自動バルブです。 ﾌﾟﾛｾｽ要件は多岐にわたるため、スチームトラップには多様な技術が適用されており、それぞれに独自の利点とトレードオフがあります。 スチームトラップは、プラントの効率と環境への排出量を最適化するうえで、重要な役割を果たします。そのため、それぞれの用途に最適なスチームトラップのサイジングと選定は、大変重要になっています。
スチームトラップの詳細

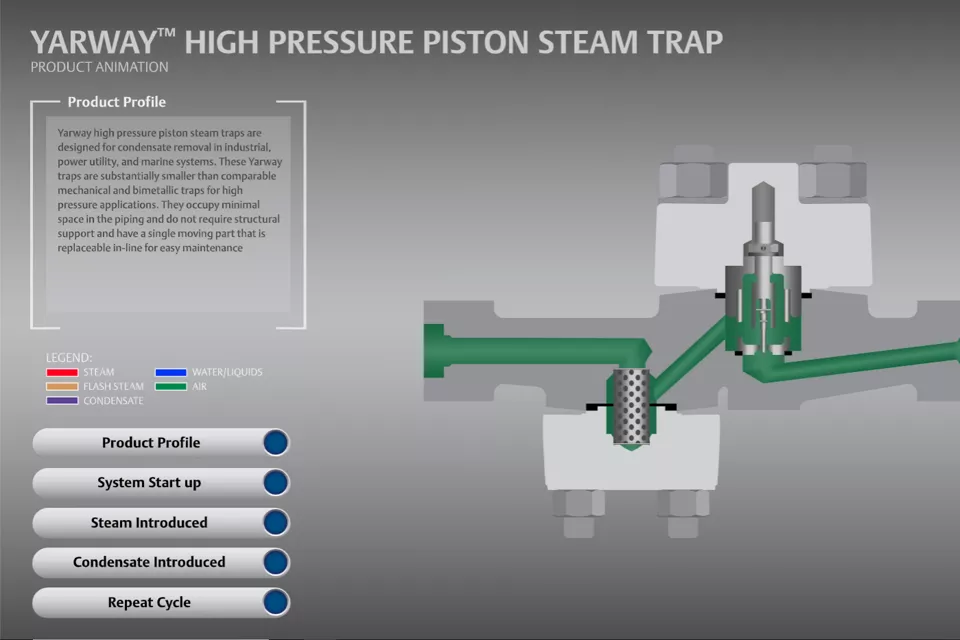

スチームトラップ説明アニメーション
スチームトラップ、ボイラートリムバルブ、レベルゲージ、その他の信頼性の高い蒸気ソリューション。
よくある質問
産業用スチームトラップは、次の2つのグループに大別できます。 (1) タイヤプレス、乾燥ロール、空気ヒーター、熱交換器などのﾌﾟﾛｾｽ機器の排水設備に設計されたトラップ (多くの場合、ﾌﾟﾛｾｽ トラップと呼称)。 (2)スチーム本管またはトレースシステムのスチーム排出用に設計されたトラップ。 後者は保護装置として機能し、場合によっては保護トラップと呼ばれます。 スチーム本管のドリップやトレーサーの加熱などの保護サービスは、圧倒的によく普及しているトラップ用途です。 これらは一般的に明 いコンデンセート負荷で運転され、多くの場合50ポンド/時間未満です。 ﾌﾟﾛｾｽ用トラップは一般的に、毎時数百ポンドから毎時数千ポンドのコンデンセート荷重に耐えるよう設計されています。
次の3タイプがあります。

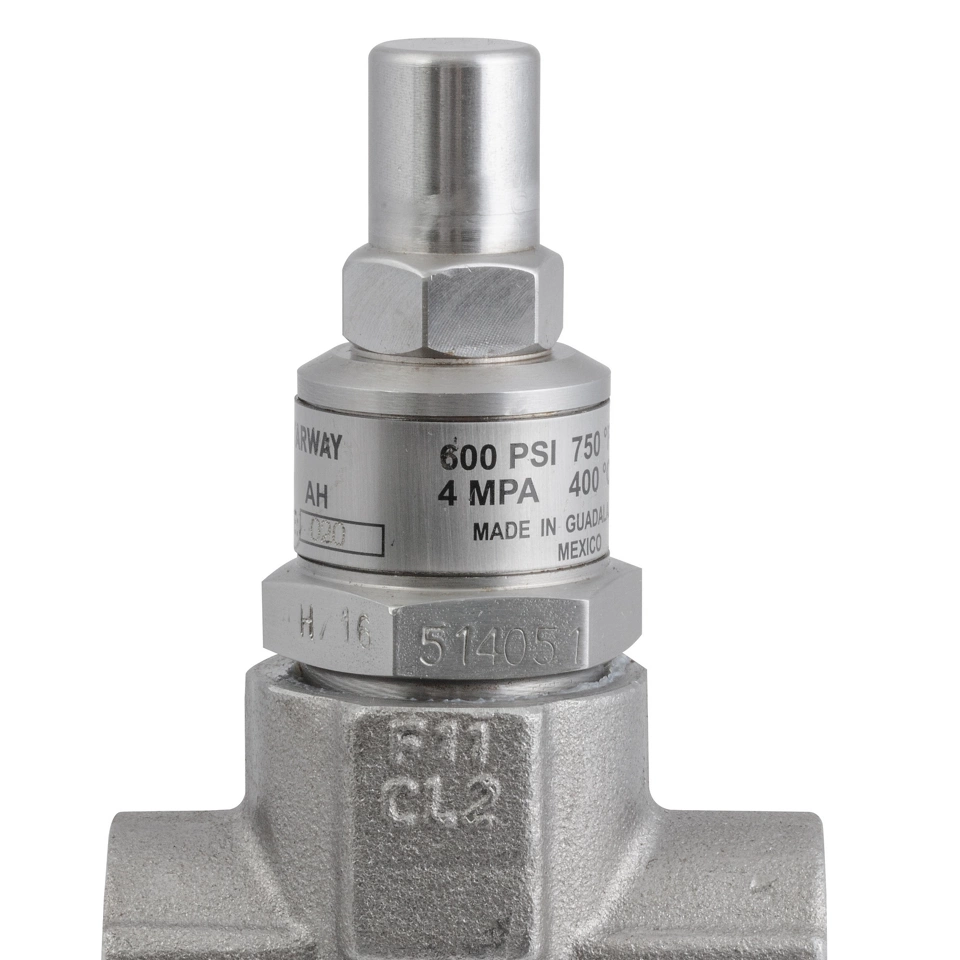

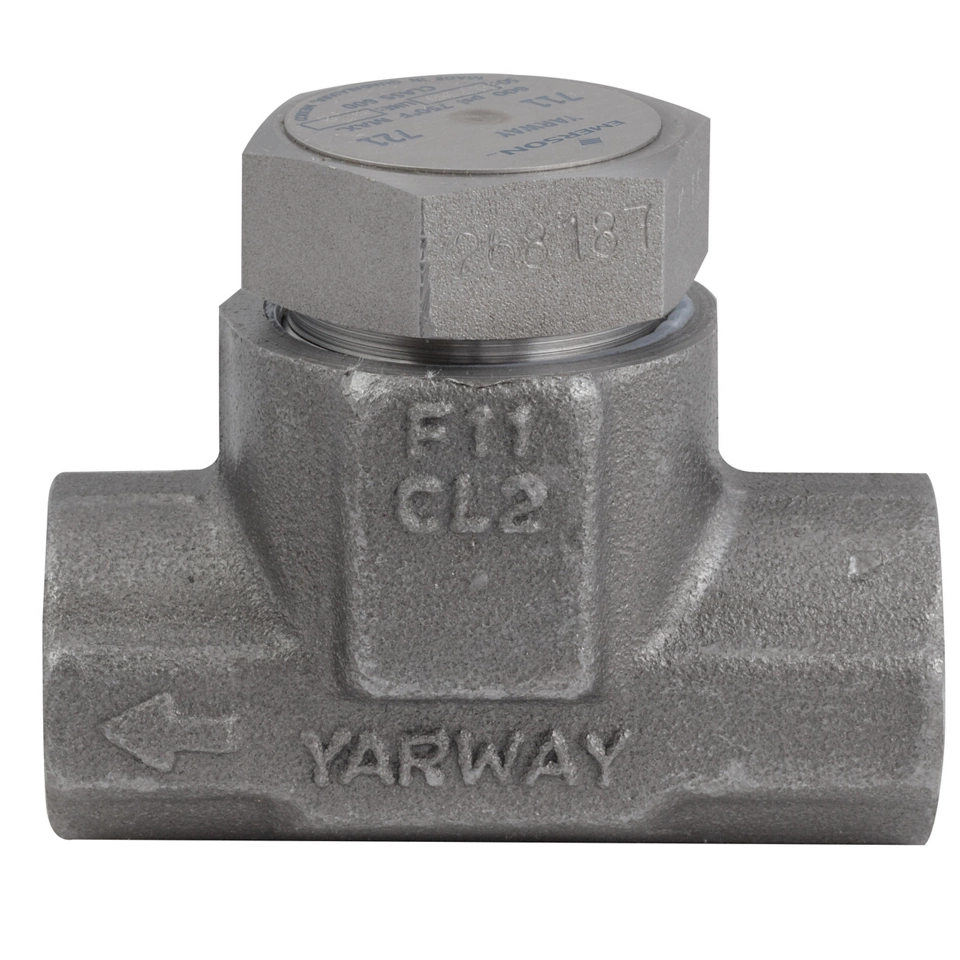

- 熱力学式トラップ: 熱力学と流体動力学の原理によって作動するトラップ。
- 機械式トラップ: コンデンセートのレベル変化に対応し、フロートの動きで作動するトラップ。

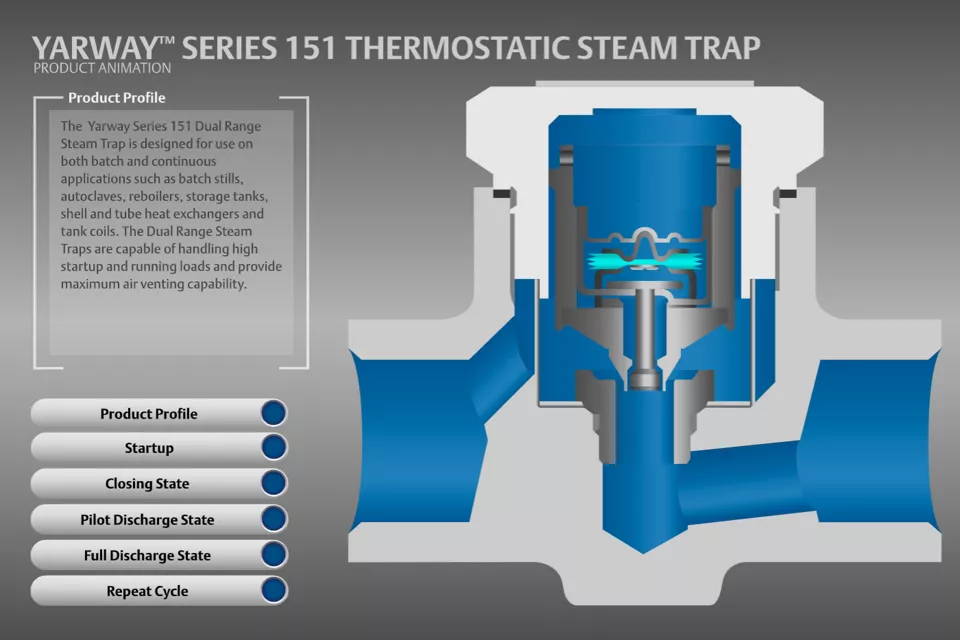

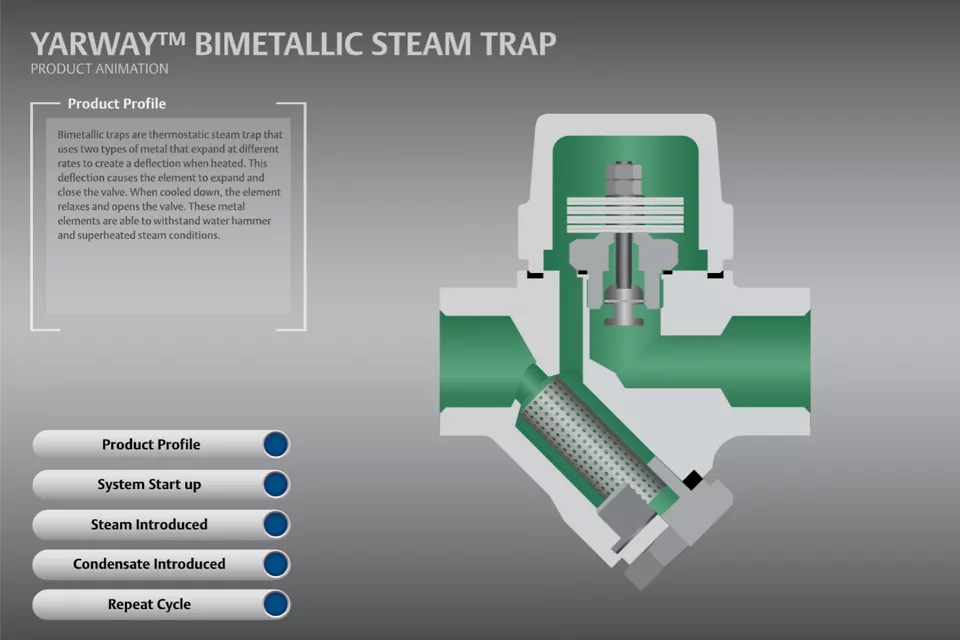

- サーモスタット式トラップ: コンデンセートの温度変化に対応し、感温機器の出力を受けて作動するトラップ。
