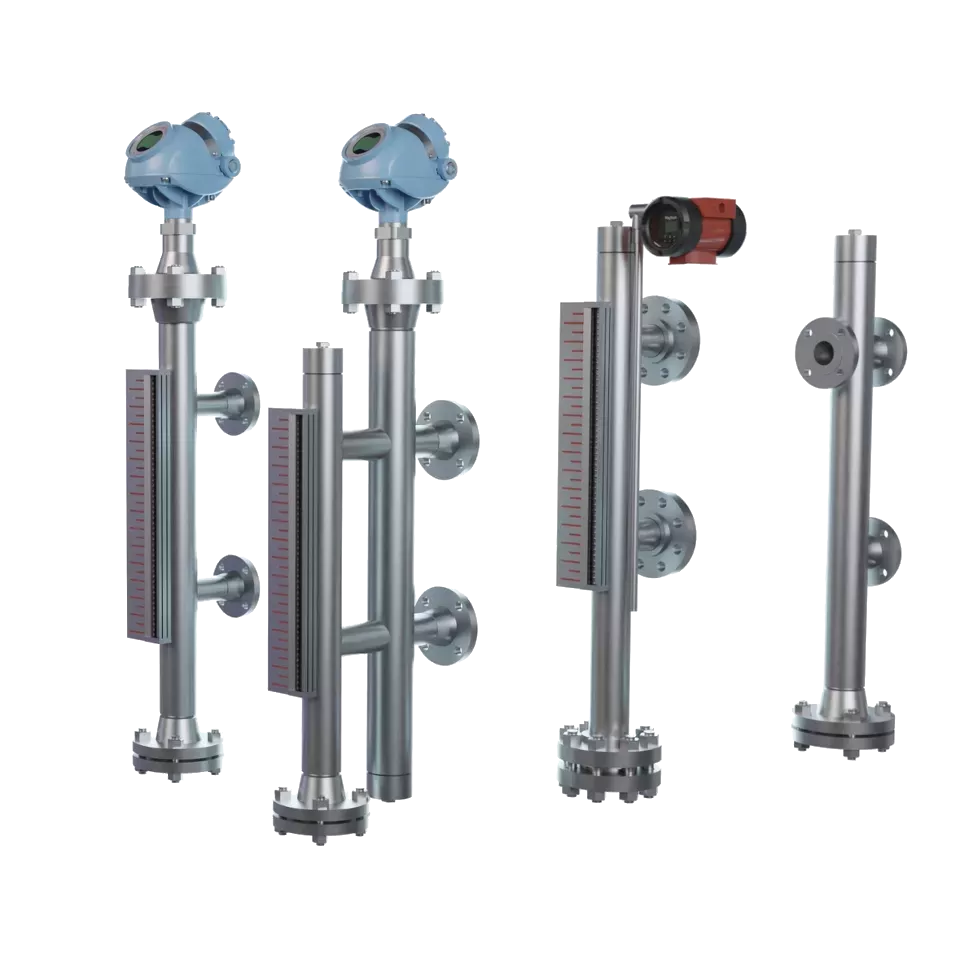

磁気レベル計測器

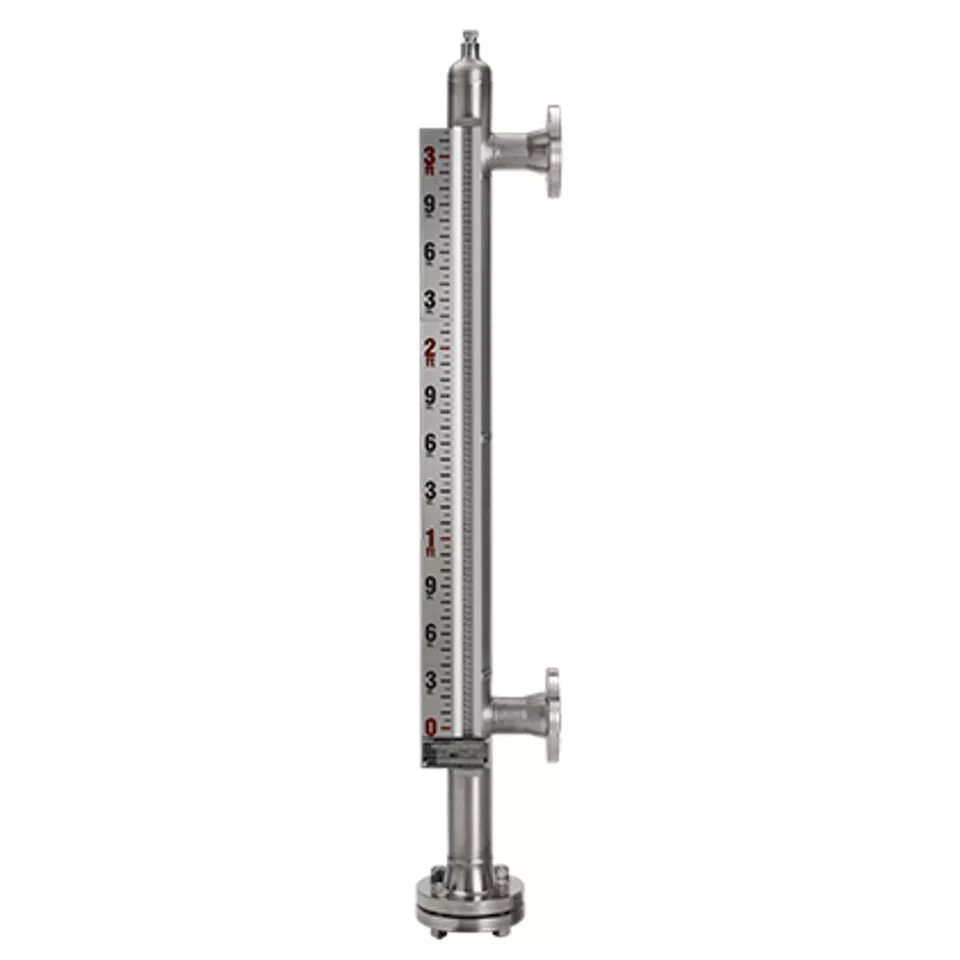

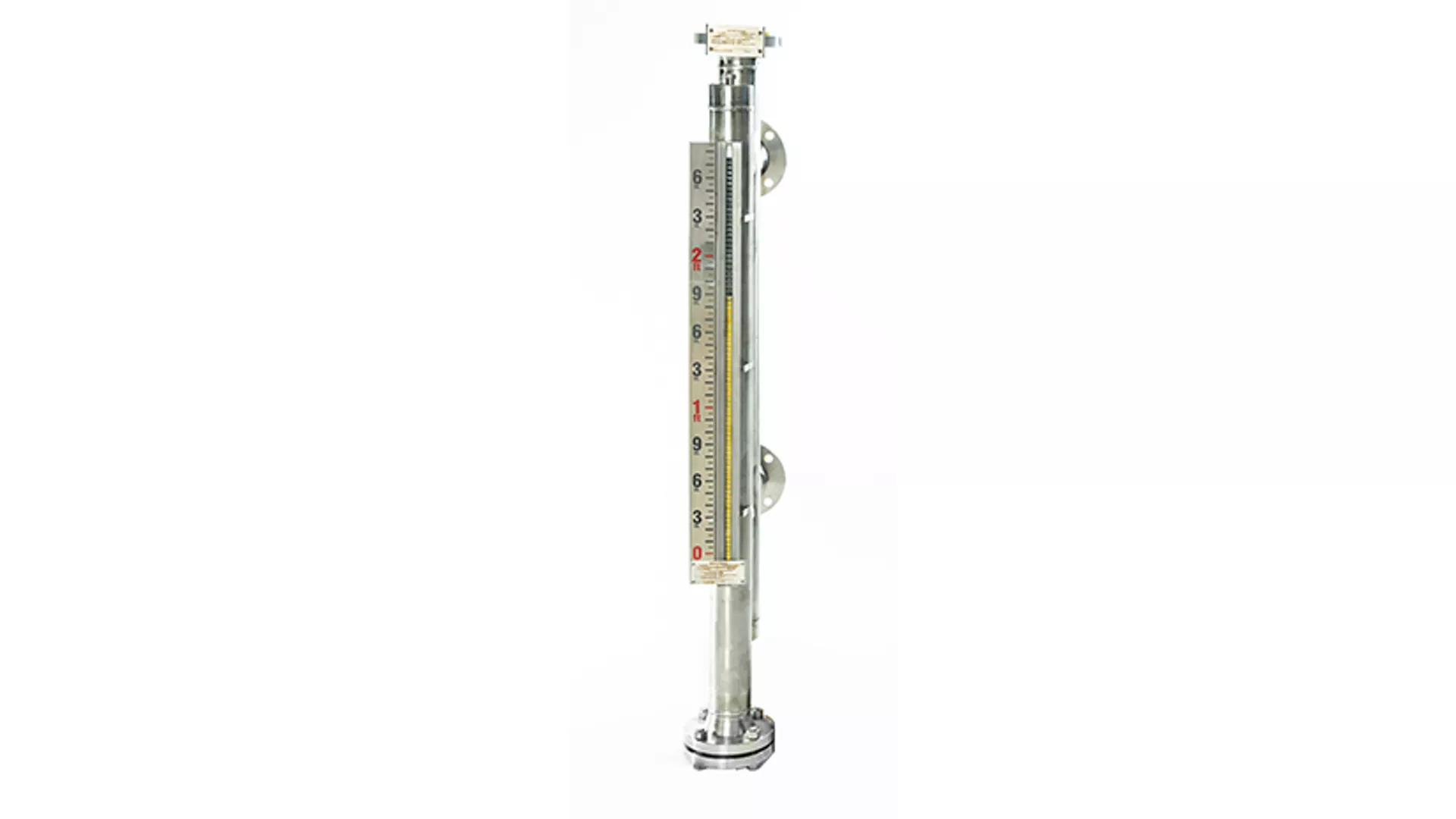

磁気レベルインジケータは、磁気結合の原理を使用しています。 永久磁石を含むフロートは、チャンバー内の液面とともに上下に動きます。 チャンバーの外側では、視覚的なインジケータ(回転する旗の列)がフロートの磁石に反応し、プロセス流体に直接接触することなく正確にレベルを表示します。​

​

• 向上した安全性：プロセス流体にガラスが直接触れない。​

• メンテナンスの手間が省ける：ビジュアルインジケータに可動部がなく、フロートベースのシステムは耐久性に優れています。​

• 高い視認性: インジケーターは遠くからでも読み取れます。​

• 密閉システム: 危険な環境や高圧の環境に最適です。​

• カスタマイズ可能: リモート監視またはアラーム用の伝送器とスイッチを装備できます。​​

はい。磁気レベル計器は、特にステンレス鋼や特殊合金などの材料を使用する場合、高圧および高温用途でよく使用されます。 多くの機器は、構造や認証に応じて、最大 ANSI 2500 クラスの圧力と 400°C (752°F) 以上の温度で耐えられるように設計されています。​​

磁気レベル計器は、以下を含む幅広い流体を処理できます。​

• 透明液​

• 腐食性化学物質（適切な材質選択による）​

• 高粘度または汚れを含む液体 ​

• 極低温および沸騰性液体​

固体や非常に濃厚なスラリーには適していなく、フロートの動きを妨げる可能性のあります。​​

お使い頂けます。 最新の磁気レベルインジケータのほとんどは、以下と組み合わせることができます。​

• 連続レベル出力用のリードチェーンまたはガイドウェーブレーダー伝送器(4–20 mA、HART など)​

• 高/低レベルアラーム用の磁気スイッチ​

• プラントの SCADA/DCS ネットワークに統合するためのデジタルディスプレイまたは制御システム​​

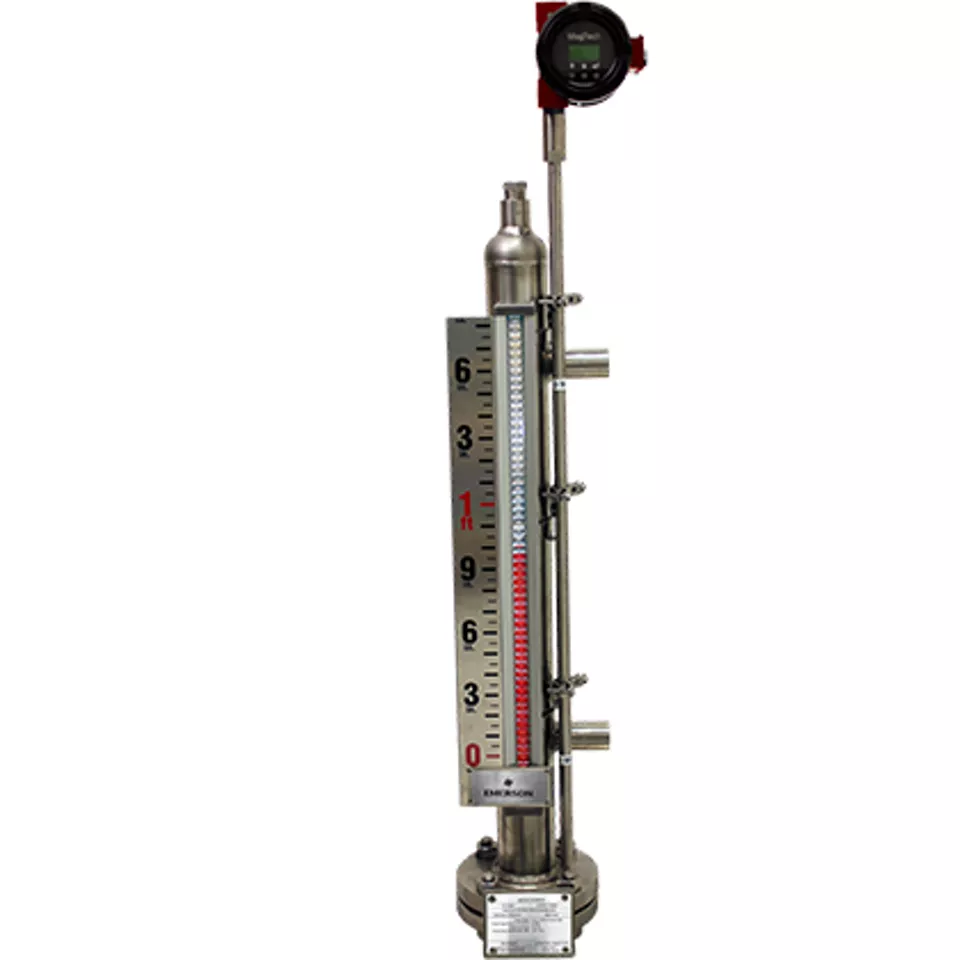

 Magtech MLT は、 連続かつ高精度なレベル測定を実現する 磁歪式 レベル伝送器 です。 外部取付のほか、タンクまたはバイパスチャンバへ直接挿入して設置することもできます。 伝送器は、制御システム向けに 4～20 mA またはデジタル信号を出力し、タンクまたはバイパスチャンバで現場の目視液位表示を行う磁気式レベル インジケータ と組み合わせて使用されます。

• ガラスがプロセス流体に直接接触しないため、 サイトグラスより安全 ​

• 低メンテナンス で長寿命 ​

•  レーダーまたは伝送器との組み合わせによる 冗長測定​

•  過酷な環境でも 鮮明な目視液位 表示​

• 高圧・高温用途に対応

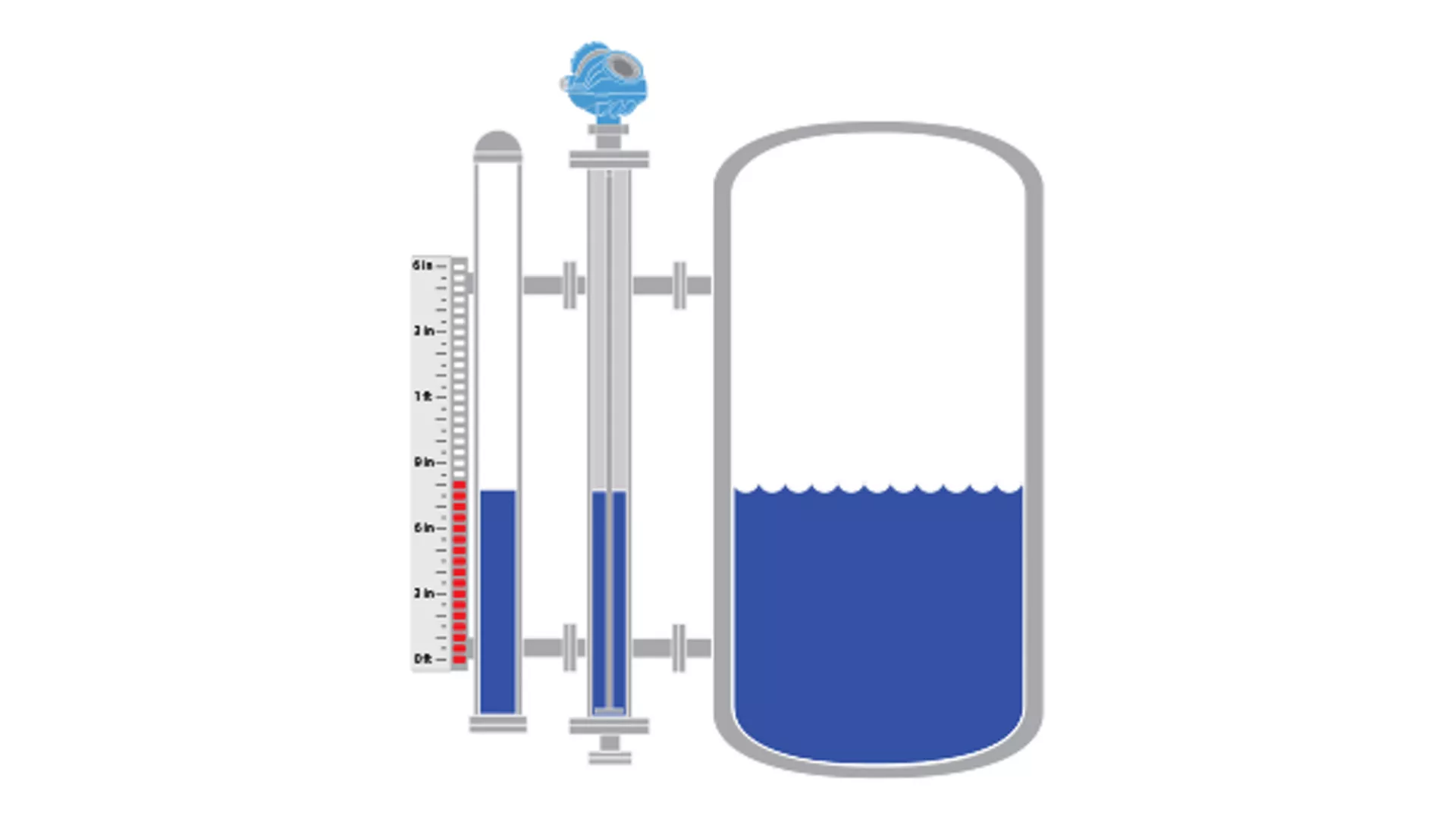

はい。MLI は、 ガイドウェーブレーダー、 非接触レーダー、または  MLT などの磁歪式 伝送器 と組み合わせることで、 冗長化されたレベル測定や、 より高度なレベル測定 を実現できます。

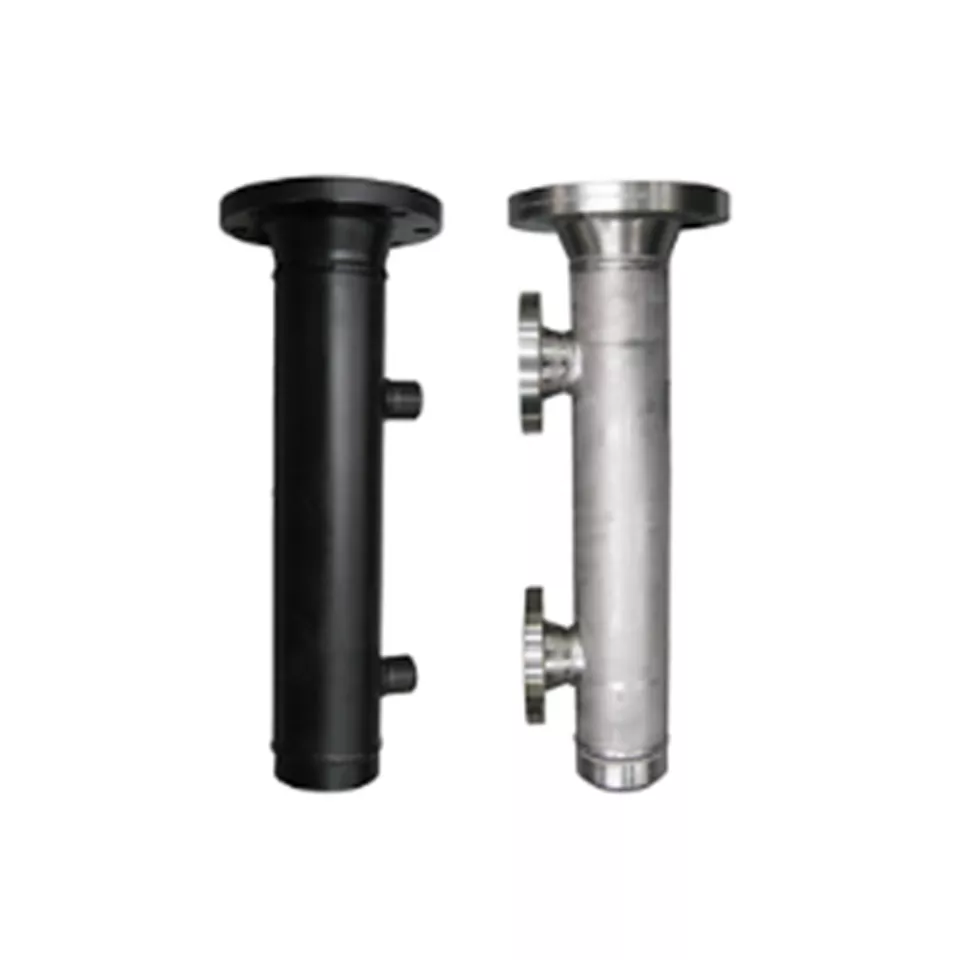

Rosemount 9935 バイパスチャンバは、磁気式レベルインジケータおよび伝送器と組み合わせて使用するフロートを収容するために設計された、高い信頼性を備えたチャンバです。 加圧環境や危険場所において、安全なプロセス隔離型測定を実現するとともに、レーダーや磁歪式測定技術との統合にも対応します。

磁気式レベルインジケータは、フロートと磁気結合を利用して、プロセス流体に直接接触することなく液位を目視表示する機器です。

磁気式レベル測定には、次のような特長があります。​

• 非侵襲での運用​
• 安全性の向上​
• 保守負荷の低減​
• 過酷な環境でも高い信頼性を発揮

次のような用途に適しています。​

• 高圧環境や腐食性環境における安全な液位表示​
• サイトグラスに代わる低メンテナンスソリューション​
• 現場での目視液位表示と、オプションのリモート監視

はい。磁気式レベル計測機器は、ガイドウェーブレーダー伝送器、非接触レーダー伝送器、およびレベルスイッチと組み合わせることで、連続的なレベル監視、アラーム機能、および制御システムとの統合を実現できます。
