アンモニア製造のための革新的なバルブソリューション。
環境に優しい代替品の需要が高まる中、エマソンは化学業界における持続可能なソリューションへの変革を推進する最前線に立っています。アンモニア製造または下流用途に重点を置く場合でも、当社の革新的なバルブソリューションは、効率を高め、排出量を削減し、安全性を向上させるように設計されています。これは持続可能性に向けた重要なステップです。
エマソンの豊富な専門知識と多様な製品ラインナップにより、運用上の課題を克服し、安全目標を達成し、環境への影響を最小限に抑えるお手伝いをいたします。
数字で見るアンモニア
アンモニアはクリーンエネルギー源として大きな可能性を秘めています。現在、その生産は世界のエネルギー消費の 1.8% を占め、排出量に大きく貢献しています。しかし、先端技術に投資することで、よりクリーンな燃料としての可能性を開き、化石燃料への依存を減らし、より持続可能な未来への道を開くことができます。
Fisher™ easy-e™ ET コントロールバルブ
Fisher easy-e ET バルブは、バランス型プラグデザインとケージガイド式トリムを特徴とする、高プロセス温度を扱う一般用途すべて向けのソリューションです。グローブまたはアングル本体で使用できる、これらのバルブではクラス V または VI までのシャットオフ機能が提供されます。
Fisher™ FIELDVUE™ DVC6200 デジタル・バルブ・コントローラ
Fisher FIELDVUE DVC6200 計器の使用は、設定点に極めて近い位置制御を可能にするため、より正確な制御で生産品質が向上します。FIELDVUE バルブ診断を使用して、バルブの動作をオンラインで監視することで、性能と信頼性を評価します。
Fisher™ HP シリーズ・コントロールバルブ
Fisher HPシリーズ制御バルブは、シングルポートの高圧グローブ弁またはアングル弁で、メタルシート、ケージガイド、押し下げると弁体が閉じる動作を備えています。これらのバルブは、発電、炭化水素生産、化学処理、精製などのプロセス制御産業における高圧アプリケーション向けに設計されています。
Fisher™ FB アングルバルブ
Fisher FB アングルバルブは、最大限の騒音減衰能力と大容量を必要とする特殊な用途に圧縮可能な流体と共に使用されています。典型的な用途には、主蒸気低減バルブおよび圧縮機バイパスバルブが含まれます。FBバルブは、石油化学およびガス処理プラントにおける酸性ガス用途にも一般的に使用されています。
Fisher™ SS-263 ボリュームブースタ
SS-263ボリュームブースタは、Fisher Optimized Digital Valve（ODV）パッケージでのみ使用されています。FIELDVUE™デジタルバルブコントローラからの出力信号を増幅して、空圧アクチュエータのストローク速度を速めます。大きな入力信号の変化に反応するときは速いストローク速度のための大容量の出力を、小さな入力信号の変化に反応するときは滑らかで安定した小容量の出力を提供することができます。これにより、プロセス制御装置の起動時や試運転時に必要となる安定して正確な開度制御が可能になります。
Fisher™ CV500 偏心プラグバルブ
Fisher CV500 バルブは、カム式、セグメント式 Vノッチ付きボールのレンジアビリティ、ヘビーデューティベアリング、シール、本体に固有の耐久性を備えています。この組合せは、耐浸食性と気体および液体の圧力制御とのバランスを実現します。
Fisher™ Vee-Ball™ V300フランジ付きコントロールバルブ
Fisher Vee-Ball V300 コントロールバルブは、幅広い用途にわたって求められた性能とコスト効率を満たす選択肢です。精密加工部品と圧力バランスのとれたシール設計により、滑らかで正確なバルブ操作を実現します。
Sempell™ Raisteam 高圧グローブバルブ
鍛造高圧 Y 型、T 型、アングル型、グローブバルブ
Fisher™ N300 グローブバルブと N400 アングル・バルブ・シリーズ
グローブバルブとアングルバルブは、配管システム、貯蔵タンク、トラック、ポンプまたはコンプレッサーのガス流量を制御するプラントで使用されます。これらの構成により、パイプの直線部分(グローブ本体)または配管方向の変更が必要な場所(アングル本体)に取り付けることができます。すべてのバルブは、ボディの下流側に1/4インチFNPTプラグ付きボスを備えています。
Sempell™ Fasani スタイル A 高圧グローブバルブ
圧力損失を抑えることが必須となる高圧、高温用途向けに特別に設計されたグローブバルブです。
Fasani スタイル B 高圧グローブバルブ
圧力損失を抑えることが必須となる高圧力、高温用途向けに特別に設計された幅広いグローブバルブです。
Enardo™ シリーズ 951 高性能トップマウント圧力逃がし弁
Enardo シリーズ 951 は大気中への排出を行う用途のための高度な機能を備えています。高度な技術を備える高性能のバルブは、過圧に至らないための保護、エアの混入や製品の蒸発損失の防止、また異臭があり潜在的にも危険な蒸気の封じ込めを行うことができます。シリーズ 951 は市場の標準のバルブの性能を凌ぐ機能を備えており、特に極めて寒冷な環境や粘着物質が伴う用途において優れた成果を発揮します。
Crosby™ J シリーズ直動型スプリング圧力リリーフバルブ
J シリーズバルブは、単一の簡単設計で、空気、ガス、スチーム、蒸気、液体および二相用途向けに、高品質で信頼性の高い過圧保護を提供します。バランスダイアフラムとベローズの漏れ検知という 2 つの技術が新たに利用可能になりました。
Crosby H シリーズ直動型スプリング安全バルブ
ASME ボイラおよび圧力容器コードセクション I、およびセクション VIII の蒸気安全用途を対象とする包括的過圧保護を実現する、直動型スプリング安全弁
Anderson Greenwood シリーズ 200 / 400 / 500 / 700 / 800 パイロット作動式リリーフバルブ
過圧ベロー漏れ検出のための優れたパフォーマンスと高度なテクノロジー。
Anderson Greenwood 直動型スプリング圧力リリーフ・バルブ・シリーズ 60 / 80
特別な内部構造とソフトシートを使用して最適で正確な性能を発揮するプレミアム・パフォーマンス・ダイレクト・スプリング式圧力リリーフ・バルブ
スチームトラップ
Yarway のスチームトラップは、幅広い用途で信頼性の高い動作を提供し、蒸気の損失を最小限に抑えるオプションも付いています。
Yarway Hy-Drop 5800 表面ブローダウン・ボイラー・バルブ
Yarway Hy-Drop 5800 表面ブローダウンバルブは、連続的なボイラーブローダウンにおける破壊力を制御します。Hy-Drop スロットルバルブは連続ブローダウン用に設計されていますが、サンプリング、高圧ベント、ボイラー給水ポンプのバイパスリリーフ、侵食および伸線特性に関連する高圧降下サービス、または速度が従来のグローブバルブやベンチュリー設計のバルブを破壊するのに十分な場合などにも優れています。
Yarway ブローオフバルブ
圧力22.1MPa（3206 psig）のボイラーシステムでのブローオフサービス用に設計されています。
Yarway ColorPort 水位ゲージ
カラーポートゲージは、ASME ボイラーと圧力コード PG-60 の要件に従ってボイラー水位を継続的に表示します。完全なカラーポートシステムには、ゲージ、水柱またはタイバー、2 つのゲージバルブ、ライト/ディスプレイが含まれます。循環タイバーを備えた Welbloc L200V ゲージバルブは、ステライトディスクと統合ステライトシート機能を備え、最大 3000 psi（207 bar）の作業圧力に対応するフランジエンド高圧ゲージとともに使用するように設計されています。ラインにバルブを接続すると、内部に完全にアクセスできます。タイバーを備えたこのコンパクトな設計により設置スペースが削減され、剛性が向上し、ドラムとゲージ間のより直接的な流れが可能になるため、温度差が最小限に抑えられます。
Bettis XTE3000 電動アクチュエータ
XTE3000 は、Bettis アクチュエータファミリのインテリジェントマルチターン電動アクチュエータです。XTE3000 は、石油 & ガス、電力、プロセス業界のバルブオートメーションにおける厳しい要求を満たすように特別に設計されています。幅広い国際規格に準拠しており、プラントの安全性と信頼性要件に対する理想的なソリューションです。
Bettis RTS フェイルセーフスプリングリターン電動アクチュエータ
Bettis RTS フェイルセーフ製品ラインは、重要なシャットダウン要件を満たすように設計されています。これらのインテリジェントで非侵入型のアクチュエータは、部品回転とリニア緊急シャットダウン（ESD）の両方の用途にさまざまなサイズが用意されています。
Bettis SCE300 電動アクチュエータ
SCE300 は、Bettis アクチュエータファミリのインテリジェントクォーターターン電動アクチュエータです。コンパクトで軽量なこのオールインワン型アクチュエータでは、より大型で重量のあるアクチュエータのすべての機能がすっきりした革新的な設計に詰め込まれています。大規模で非常に複雑なプラントでも低トルクの 1/4 回転バルブおよびダンパーの効果的な制御を維持するには、SCE300 が適しています。
Bettis G シリーズ空気式バルブアクチュエータ
Bettis G シリーズ空気式スコッチヨークバルブアクチュエータは、ボールバルブ、バタフライバルブ、プラグバルブのほか、ルーバー、ダンパー、その他の 90 度回転機構を操作するための、非常にユニークで信頼性の高いアクチュエータです。厳しいSIL要求用途での使用に最適です。
Bettis CBA300-Series スコッチヨーク機構空気圧式バルブアクチュエータ
Bettis CBA300は、Gシリーズのアクチュエータの強みを組み合わせた空気圧式アクチュエータで、コンパクトで軽量なうえに効率性と費用効率性の高い製品です。
Bettis CBB シリーズ・スコッチ・ヨーク型空気式バルブアクチュエータ
Bettis CBB シリーズ・スコッチ・ヨーク型空気式アクチュエータは、Gシリーズアクチュエータの強みを兼ね備えており、コンパクトで軽量なうえに効率性と費用効率性の高い製品です。
KTM シリーズ EB1 OM-2 Split Body フローティング・ボール・バルブ
多用途の KTM シリーズ EB1 は、双方向ソフトシート、LOW-E 漏洩排出認証、高圧および高温オプション、キャビティ・リリーフ・シートを備えた競争力のある設計を備えた高性能の次世代ボールバルブです。
Vanessa シリーズ 30,000 スタンダード・トリプル・オフセット・バルブ
Vanessa シリVanessa シリーズ 30,000 トリプル・オフセット・バルブは、本体一体型の堅牢なバルブシートと最適な接触角を備えているため、シリーズ 30,000 は複数の機能により遮断とプロセス制御を処理できます。
KTM シリーズ EF1 フローティング・ボール・バルブ
KTM シリーズ EF1 分割ボディ・フランジ・ボール・バルブは、さまざまな材料構成で利用できる汎用ボールバルブで、優れた漏洩排出性能を持つ特許取得済みの SEALMASTER® シャフトシールを備えています。
KTM シリーズ EB1 OM-2 Split Body フローティング・ボール・バルブ
KTM シリーズ EB1 OM-2 高性能次世代ボールバルブは、LOW-E 漏洩排出認証、キャビティ・リリーフ・シートを特徴とし、シンプルな自動化に最適化されています。
KTM E01 シリーズトラニオンマウント式ボールバルブ
KTM シリーズ E01 は、2 ピースおよび 3 ピースの双方向鋳造ボディブロックとブリードバルブです。E01 シリーズは確実な遮断を実現し、吹き抜け防止ステム、漏洩排出制御、耐火構造を特徴としています。
Keystone K-LOK® シリーズ 36/37 高性能バタフライバルブ
Keystone K-LOK® シリーズ 36/37 は、 ASME クラス 150 および 300 定格の高性能バタフライバルブで、ウエハー型、ラグ型、フランジ型が利用できます。独自の設計により、さまざまな圧力や汚れたサービスに対応する双方向シールを実現しています。これにより、安全性、最小限の漏れ、長寿命が保証されます。
AEV ²XC™ シビアサービス C ボールバルブ
エマソンの AEV ²XC™ C-ボールバルブは、シビアサービスプロセスの分離におけるボールバルブの考え方に革命をもたらします。画期的な "C" 形状のボール設計により、²XC™ ボールバルブは、安全性、信頼性、およびパフォーマンスが向上した、他にないトルク性能を提供します。
AEV ²XC™ 極低温 C ボールバルブ
エマソンの AEV ²XC™ C ボールバルブは、極低温プロセスの隔離におけるボールバルブの考え方に革命をもたらすように設定されています。画期的な "C" 形状のボール設計により、²XC™ ボールバルブは、安全性、信頼性、およびパフォーマンスが向上した、他にないトルク性能を提供します。

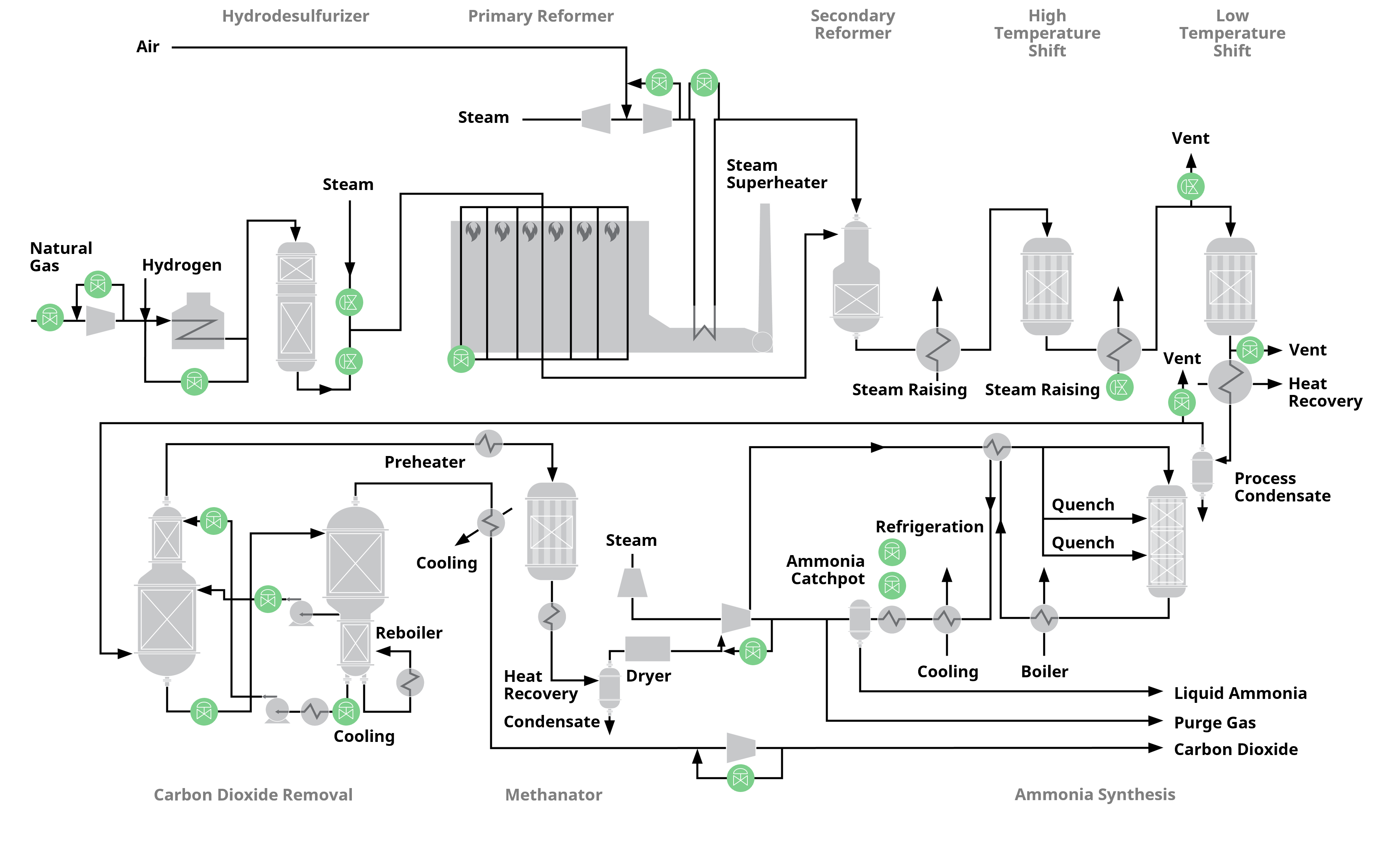

プラント全体の生産量を向上させ、最適な能力で稼働させるには、さまざまな課題を効果的に乗り越えることが不可欠です。これらの課題には、安定したアンモニア合成操作のための正確な制御の維持、圧縮エネルギーを削減するための変換効率の向上、冷凍エネルギーコストを最小限に抑えるための交換器の状態の監視が含まれます。
戦略ソリューションの実装は、合成ループの運用を成功させる上で重要な役割を果たします。これには、高度なコントロール・バルブ・システムの統合、排出制御と運用効率の最適化のための溶接バルブ接続の利用、有毒な環境での高圧と高温に耐えられるバルブトリムの選択が含まれます。
これらのソリューションを採用することで、リアクターの圧力が最適化され、収量が増加し、水素と窒素の比率（H/N）が効率的なアンモニア合成に理想的なレベルに維持されます。触媒の不活性化は時間の経過とともに避けられないものですが、これらの対策を導入することで、効果的なプロセス管理が可能になり、触媒の寿命が延び、運用効率をピークレベルで維持できます。

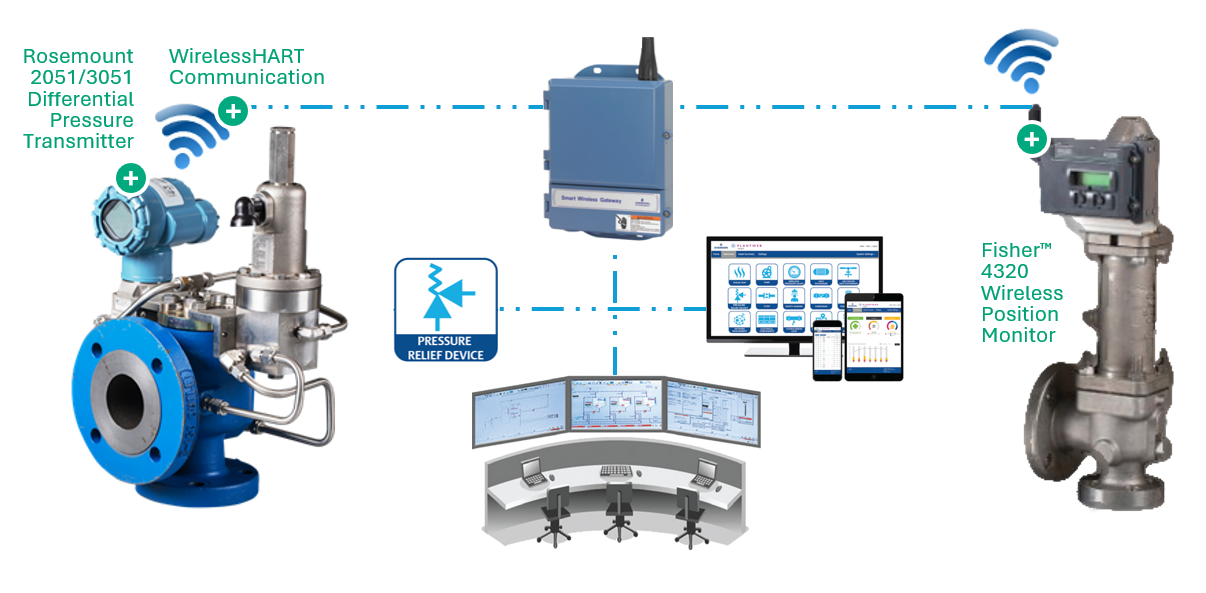

Anderson Greenwood 低圧パイロット操作リリーフバルブなど、パイロットが作動するリリーフバルブを効率的に監視することで、運用効率と排出削減を大幅に改善できます。この技術は、メイン・バルブ・ドームとバルブ入口の差圧を測定することでリアルタイムの分析情報を提供し、排出量を最小限に抑えながら、プロアクティブな介入、最適化されたメンテナンス計画、優れたアセットマネジメントを可能にします。
迅速な支援イベントの通知により、作業者の安全を確保するだけでなく、厳しい環境規制の遵守を支援します。
直接スプリング圧力リリーフバルブの場合、エマソンのソリューションはバルブステムの動きを 1/10 インチ単位で検出する正確な監視機能を提供します。イベントのリフト、持続時間、タイミングに関する詳細なデータは、容積放出の正確な計算を容易にし、より制御され、最適化された職場環境に貢献します。
圧力リリーフバルブ（PRV）のベローズ故障の検出には、主に 3 年から 6 年にわたる長いサービスサイクルが原因で、独特の課題が生じます。レポートには手作業による巡回やポータブルスニファなどの従来の方法がよく使用されますが、これらの方法は不正確になりやすく、オペレーターに安全上のリスクをもたらす可能性があります。破裂した PRV ベローズから発生するフレアガス放出が、オペレーターの不注意による火災につながる事例から、検出方法の改善が極めて重要であることがわかります。
PRV ベローズ監視の導入は、これらの課題に対処するための重要なソリューションです。これを導入することで、故障時のバックアップピストンでバランスのとれた動作を確保することで安全性を高めるだけでなく、ボンネットベントからの故障や漏れのリスクを軽減することで排出量が大幅に削減され、排出量を最大 94% 削減するという驚異的な成果を得られます。
さらに、PRV ベローズの監視によりベローズの破裂をリアルタイムで通知し、体積排出量を継続的に監視することで、運用の信頼性が高まります。これらの大きな利点は総合的に、より安全で、より効率的で、環境に優しい運用環境の構築に貢献します。

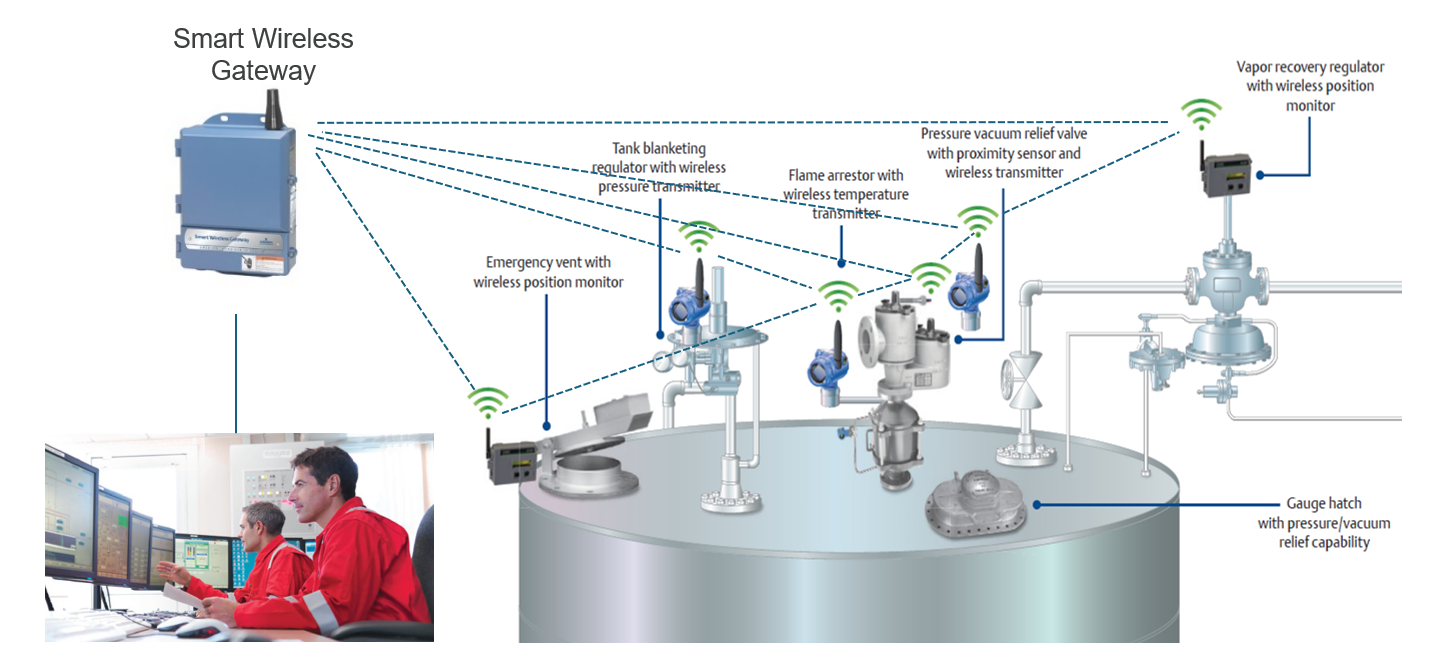

リアルタイムの運用状況情報へのアクセスにより、迅速な意思決定が可能になります。 これにより、ユニットが閉じているべき時に開いている、またはその逆の場合など、不一致を特定し、タイムリーに対処することができます。この機能により、ブランケットレギュレータが完全に開いている場合や緊急ベントが作動している場合など、デバイスが予想されるパラメータを超えて動作した場合に通知を受信することもできます。
この監視から収集されたデータを活用することで、正確なメンテナンススケジュールを確立できるだけでなく、サービスニーズに関する推測が不要になり、故障したデバイスのトラブルシューティングにも役立ちます。たとえば、ブランケットレギュレータが閉じたまま PVRV 真空パレットが開いているなどの問題を迅速に特定できるようになります。
監視に対するこのような積極的なアプローチは、作業員を派遣する前に潜在的な問題に示す重要な役割を果たし、それによって運用効率を合理化し、ダウンタイムを最小限に抑えます。

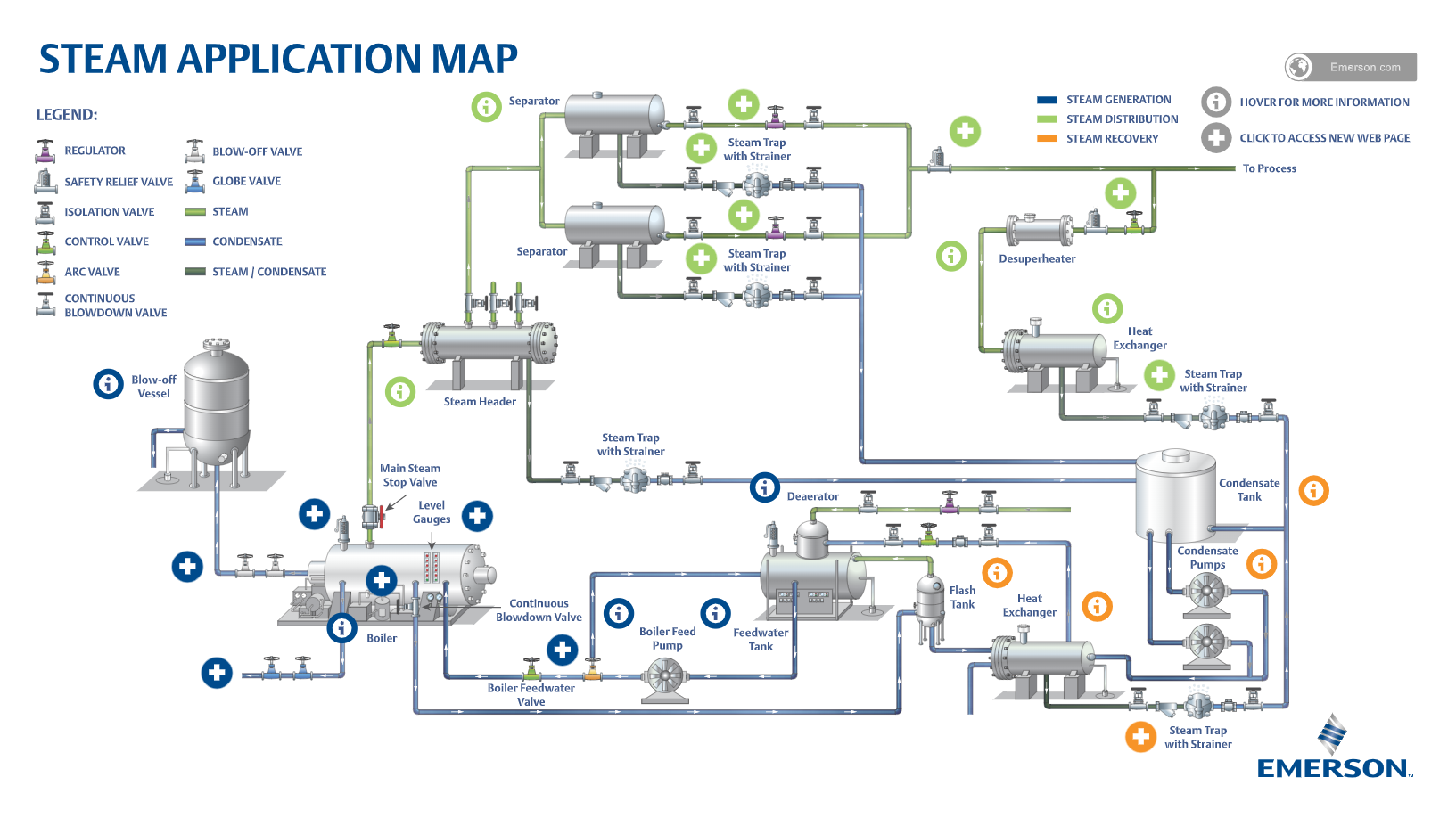

アンモニアの製造において、蒸気は化学反応や蒸留のプロセスを促進する重要な役割を果たしています。プロセスの最適化には、効率的な蒸気管理が不可欠です。主要コンポーネントには、ボイラーから不純物を除去するボイラー・ブローダウン・バルブ、コンデンセートやその他の汚染物質を除去するスチームトラップ、最適なパフォーマンスを得るために蒸気圧力を調整する減圧バルブなどがあります。これらのコンポーネントは連携して動作し、効率を高め、燃料消費量を削減し、排出量を削減します。効率的な蒸気管理により、機器の完全性が向上し、メンテナンスの必要性が減り、アンモニア製造プロセスの全体的な安全性が向上します。
アンモニア製造に関する質問はこちらをご覧ください。FAQ をご覧ください。
この質問は、コントロールバルブ、安全リリーフバルブ、遮断バルブなど、アンモニアの生産プロセスに不可欠なさまざまなバルブを理解することを目的としています。これらのバルブの役割には、ガスや液体の流れと圧力を制御すること、プロセスが混乱した場合の安全対策を提供すること、メンテナンスのためにプラントの一部を隔離することなどがあります。エマソンのファイナルコントロールソリューションの詳細については、こちらをご覧ください: https://www.emerson.com/en-us/automation/valves
アンモニア製造におけるバルブには、腐食性の高い環境と高圧への耐性が必要です。そのため、この質問では、ステンレス鋼やその他の耐腐食性合金などの材料を選択した場合に、アンモニア製造施設のバルブの耐久性、安全性、効率にどのような影響が及ぶかを探ります。
1.アンモニアの合成に必要な正確な圧力と温度条件を維持するためにコントロールバルブが非常に重要であることを考えると、この質問は定期的なメンテナンス、発生する可能性のある一般的な問題、およびアンモニア合成プロセスの中断のない効率的な操作を保証するためのトラブルシューティング手順のベストプラクティスをターゲットにしています。アンモニア合成プロセスの詳細については、こちらをご覧ください。 https://www.emerson.com/en-us/automation/services-consulting/lifecycle-services/lifecycle-services-for-valves-actuators-regulators
エマソンのバルブ技術は、低排出ポートフォリオ内のすべての潜在的な漏れ経路に包括的に対処することで、アンモニアの漏洩排出を最小限に抑えます。これには、密閉バリアを作り、アンモニアがバルブステムから漏れるのを防ぐため設計された、特許取得済みの実証済みのステムシールシステムの活用が含まれています。さらに、エマソンはバルブ設計において高信頼性の接続を重視しており、堅牢な材料と設計を採用して、漏れのないジョイントを確保し、接続点でのアンモニア排出を最小限に抑えます。詳細については、こちらをご覧ください。 https://www.emerson.com/en-us/automation/valves-actuators-regulators/fugitive-emissions-reduction
最新のバルブ、アクチュエータ、レギュレータ技術を使用してアンモニア生産を最適化していますか？エマソンは、プラントの安全性、信頼性、効率性を高めるための包括的なソリューションを提供します。重要な用途のバルブから高度な制御システムまで、スループットの向上、ダウンタイムの最小化、環境への影響の低減をお手伝いします。具体的な課題については、今すぐ当社にご相談ください。また、エマソンが最高のパフォーマンスを達成するのにどのように役立つかについても検討してください。
